ER5000 Serie — Installationsvarianten
Verdrahtungsvarianten für verschiedene Sollwertquellen
Analogsollwertquelle aktive D/A-Karte in PC- oder SPS
In Abb. 25 wird die korrekte Verdrahtung zur Bereitstellung eines analogen
Sollwerts durch eine D/A-Karte in einem PC oder einer SPS gezeigt. Bei dieser
Konfiguration erfolgt die Stromversorgung durch die aktive D/A-Karte.

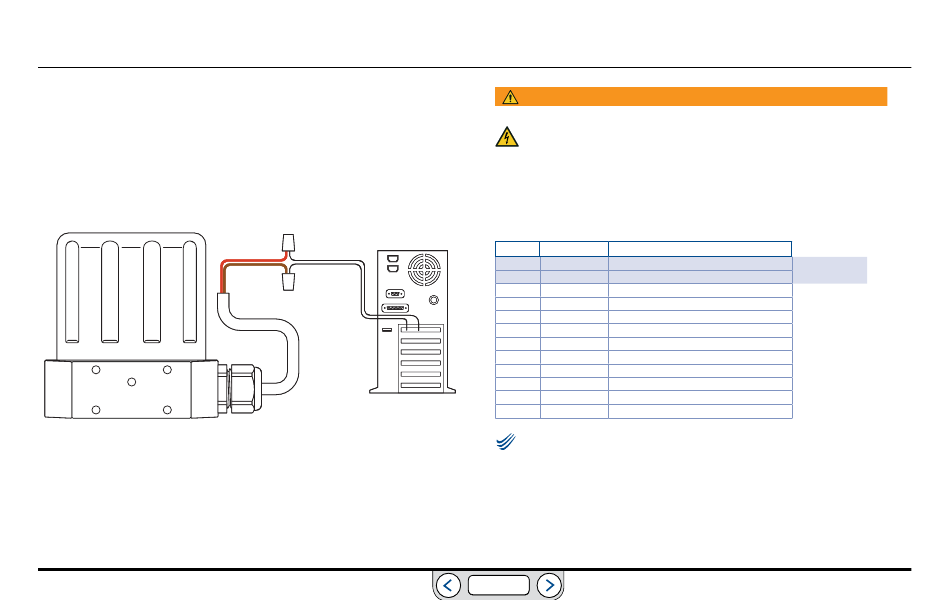

Abb. 25: Analogsollwert von aktiver PC- oder SPS-D/A-Karte
www.emerson.com/tescom
ROT
- AUSGANG
+ AUSGANG
BRAUN
PC
ACHTUNG
Vor jeder Verdrahtungsänderung bzw. jeder Änderung der
Brückenkonfiguration muss der Regler von der Stromversorgung getrennt
werden. Schließen Sie die Stromversorgung erst wieder an, wenn alle
zusätzlichen Anschlüsse getätigt und korrekt installiert wurden.
Überprüfen Sie die korrekten Anschlüsse anhand Tabelle 8.
Tabelle 8: Verdrahtung für Analogsollwert von aktiver PC- oder SPS-D/A-Karte
J3 Pin
Kabelfarbe
Funktion
1
braun
+ Sollwert Eingang
2
rot
- Sollwert Eingang
3
orange
+ Istwert Eingang
4
gelb
- Istwert Eingang
5
grün
- RS-485-Netzwerkanschluss
6
blau
+ RS-485-Netzwerkanschluss
7
violett
+24-VDC-Stromversorgung
8
grau
24-V-Rückleitung (Masse)
9
weiß
+5-V-Ausgang (5 mA max.)
10
schwarz
Analogsignal/Masse
*11
*pink
Analogausgang, (nur bei „F"-Modellen)
12
hellbraun
Analogsignal/Masse
HINWEIS
HINWEIS
Überprüfen Sie, ob Brücke J5 (siehe
Betrieb eingesteckt bzw. beim 1-5-Betrieb entfernt ist. Für die 0-10-Volt-Modelle des
CAUTION
CAUTION
ER5000 gibt es keine entsprechende Brücke.
WARNING
WARNING
ZURÜCK
Abb. 19
Brücken) beim 4-20-mA-
86
