ER5000 Serie — Erste Schritte
Inbetriebnahme und Feinabstimmung des Systems
11
ACHTUNG
•
So starten Sie den elektropneumatischen Regler:
a. Die Rückkopplungsschleife muss installiert und betriebsbereit sein.
b. Bevor Sie die pneumatische Versorgung des Reglers einschalten, sollte
die Spannungsversorgung eingeschaltet und der Systemsollwert auf den
niedrigsten Ausgangsdruck gesetzt werden.
c. Erhöhen Sie den Druck auf das System schrittweise, um einen Druckstoß in
den Komponenten des Systems zu vermeiden.
•
Nehmen Sie Hände, Werkzeuge und sonstige Gegenstände weg, wenn Sie den
elektropneumatischen Regler an die Stromversorgung anschließen, um Verlet-
zungen und Sachschäden zu verhindern.
•
Änderungen am Instrumentenaufbau können zu Veränderungen des Ausgangs-
drucks führen. Je nach Anwendung können diese Veränderungen die Prozess-
kontrolle beeinträchtigen, was zu Verletzungen oder Sachschäden führen kann.
•
Die meisten Kontrollfunktionen im ERTune
und wirken sich sofort auf die Systemleistung aus. Beachten Sie die Grenzen
des Systems, wenn Sie die Einstellungen einer Kontrollfunktion ändern wollen.
Je nach Anwendung können diese Veränderungen die Prozesskontrolle beein-
trächtigen, was zu Verletzungen oder Sachschäden führen kann.
Der ER5000 ist jetzt fertig installiert. Schließen Sie die Druckversorgung des
Druckreglers am Eingangsanschluss des Druckreglers an.
Die Systemleistung kann mit dem ERTune™-Programm überprüft und wenn gewünscht
weiter optimiert werden.
Weitere Details und Empfehlungen zur Feinabstimmung des Druckregelsystems siehe
Abschnitt
ERTune™ Programm:
www.emerson.com/tescom
TM
-Programm arbeiten in Echtzeit
Grundfunktionen.
Strom-
versorgung
PC
ER5000
Versorgungsdruck
110 psig / 7.5 bar
Versorgungsdruck

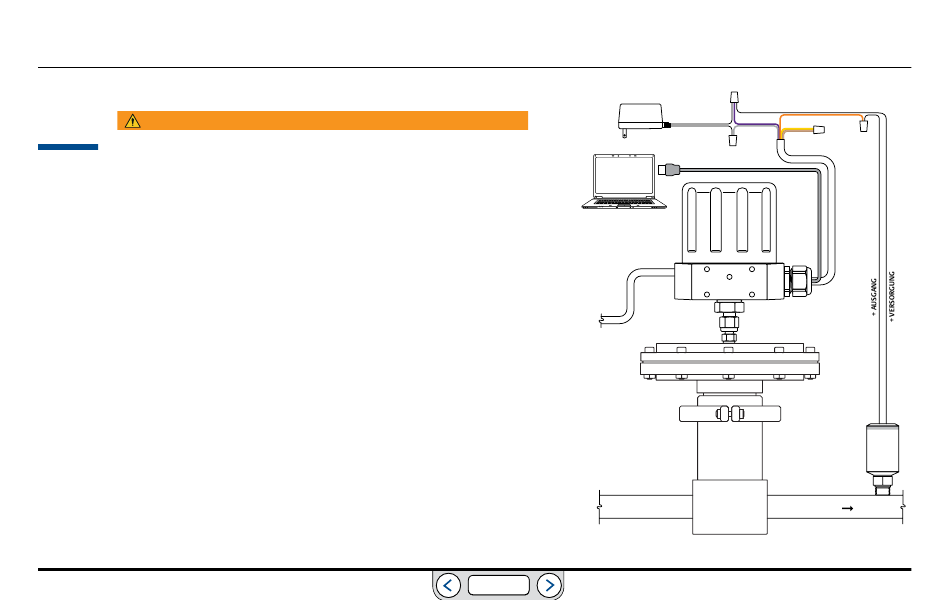

Abb. 17: Fertige Installation des ER5000
ZURÜCK
+ VERSORGUNG
+24V DC
VIOLETT
ORANGE
GELB
MASSE
GRAU
HELLBRAUN
USB-Anschluss
Adapter
Mechanischer
Druckmessumformer
Druckregler
Zum Prozess
75
