ER5000 Serie — ERTune™ Programm: Grundfunktionen
Vom ERTune
-Programm überwachten Istwertbereich ändern
™
WICHTIG!
WICHTIG!
Änderungen über die Schaltflächen „Range" (Wertebereich)
in den Variablensteuerungen des Plot-Fensters ändern den tatsächlichen
vom ERTune
-Programm überwachten Wertebereich. Vergewissern Sie sich,
™
dass Sie die für Ihre Anwendung korrekten Werte eingeben, sodass die vom
Programm überwachten Werte die Systembedingungen exakt wiedergeben.
1.
Klicken Sie die Schaltfläche Range
Istwert (44)

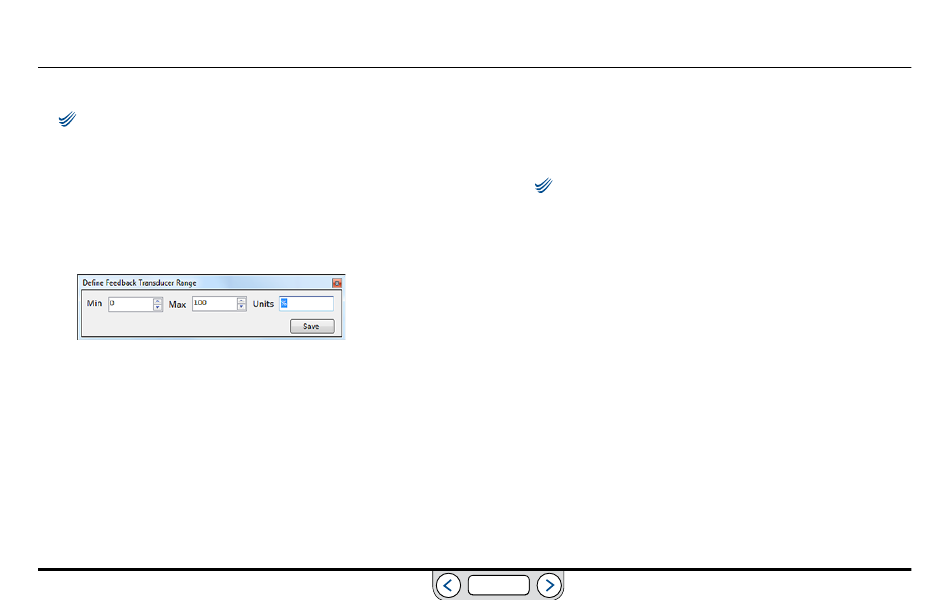

an. Die Anzeige „Define Feedback Transducer Range"
(Istwertbereich Druckmessumformer festlegen) wird geöffnet.
2. Geben Sie Mindestwert, Höchstwert und/oder Maßeinheiten ein.
Save
(Speichern).
3. Klicken Sie auf
www.emerson.com/tescom
rechts neben der Drop-down-Liste
Anzeige der (linken) Hauptachse auf den neuen Wertebereich
ändern
Main Axis -> Rescale Vertical.
1. Wählen Sie
2. Die Hauptachse wird auf den neuen Wertebereich skaliert.
WICHTIG!
WICHTIG!
Wenn Sie nach Änderung der Hauptachse mit den
Variablensteuerungen des Plot-Fensters im Plot-Fenster doppelklicken,
wechselt die Anzeige zwischen 0 % bis 100 % und -20 % bis 120 % der neuen
Höchst- und Mindestwerte.
ZURÜCK
141
