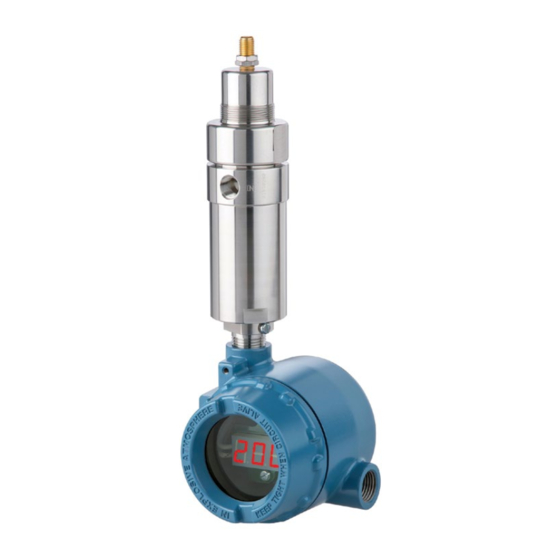

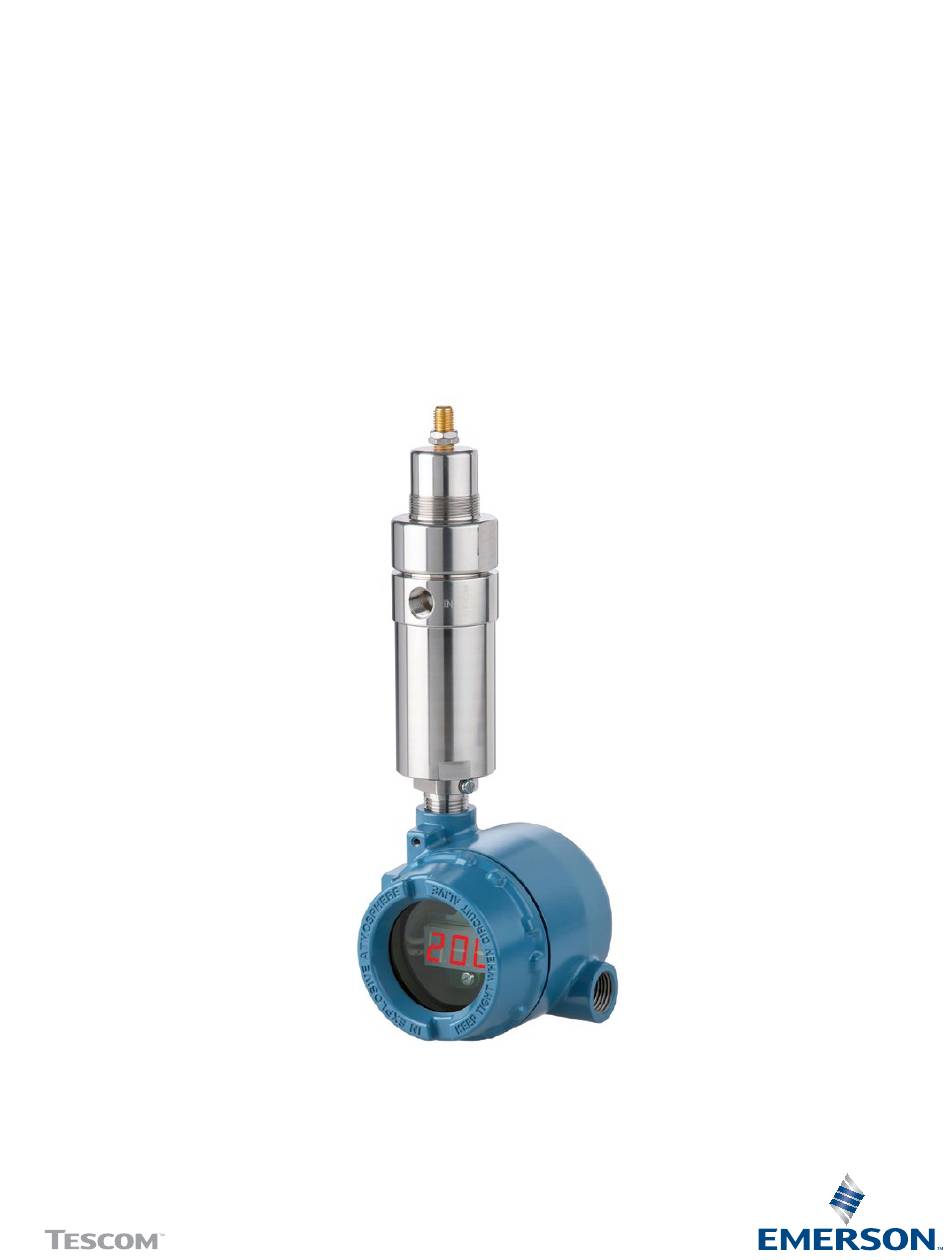

- Seite 1 Betriebs- und Wartungshandbuch DOPMS2019X012 April 2020 TESCOM™ Baureihe 44-6800 E Elektrisch beheizter Verdampfungsregler Betriebs- und Wartungshandbuch...
- Seite 2 Betriebs- und Wartungshandbuch April 2020 DOPMS2019X012 TESCOM™ Baureihe 44-6800 E...
-
Seite 3: Inhaltsverzeichnis
Betriebs- und Wartungshandbuch Inhaltsverzeichnis April 2020 DOPMS2019X012 Inhaltsverzeichnis Kapitel 1: Symbole Symbole ........................4 Kapitel 2: Sicherheitshinweise und Reparatur Sicherheitshinweise für Regler der Baureihe 44-6800E ..........4 Kapitel 3: Installation, Betrieb und Wartung Allgemeine Informationen ..................7 3.1.1 Betriebsparameter/Spezielle Voraussetzungen zur sicheren Verwendung ..7 Installation .......................8 3.2.1 Installationshinweise ..................8... -
Seite 4: Kapitel 1: Symbole
Betriebs- und Wartungshandbuch Inhaltsverzeichnis April 2020 DOPMS2019X012 Symbole ACHTUNG Absätze, die mit dem Symbol ACHTUNG gekennzeichnet sind, enthalten Informationen zu Vorgehensweisen oder Umständen, die Verletzungen oder Tod, Sachschäden oder wirtschaftliche Verluste verursachen können. VORSICHT Absätze, die mit dem Symbol VORSICHT gekennzeichnet sind, enthalten Informationen, die befolgt werden müssen, um eine sichere und erfolgreiche Betriebsumgebung zu gewährleisten. -
Seite 5: Sicherheitsmaßnahmen
Betriebs- und Wartungshandbuch Inhaltsverzeichnis April 2020 DOPMS2019X012 VORSICHT Sicherheitsmaßnahmen • Überprüfen Sie den Regler vor jedem Gebrauch. • Schließen Sie Regler niemals an Versorgungsquellen an, deren Druck höher als der maximal zulässige Druck des Reglers, Ventils oder Zubehörs ist. • Beachten Sie die (modellspezifische) Produktkennzeichnung bzgl. - Seite 6 Betriebs- und Wartungshandbuch Inhaltsverzeichnis April 2020 DOPMS2019X012 • Das Wartungsintervall richtet sich nach der Anwendung und obliegt der Verantwortung des Benutzers. Probleme oder Wartungsrückstände müssen immer gemeldet werden. • Lesen und beachten Sie die auf den Etiketten der Druckgasbehälter aufgeführten Vorsichtsmaßnahmen.
-
Seite 7: Kapitel 3: Installation, Betrieb Und Wartung
Betriebs- und Wartungshandbuch Inhaltsverzeichnis April 2020 DOPMS2019X012 Installation, Betrieb und Wartung Montage- und Installationszeichnungen sowie Stücklisten und Teilelisten für das jeweilige Produkt sind auf Anfrage von TESCOM™ erhältlich. TESCOM™ liefert diese per E-Mail, Fax oder auf dem Postweg. Ihr lokaler TESCOM™ Händler hilft Ihnen gerne weiter. Halten Sie die vollständige Modellnummer bereit. -
Seite 8: Installation
Betriebs- und Wartungshandbuch Inhaltsverzeichnis April 2020 DOPMS2019X012 Leckage: Innen: Blasendicht Außen: erfüllt Anforderung von ≤ 2x10-8 atm cc/sek (He) Spannung: 100-240 VAC, 50/60 Hz, 400 W bei 240 VAC, 100 W bei 120 VAC Volllaststrom: 2,0 Ampere bei 240 VAC, 1,1 Ampere bei 120 VAC* * Steuerelement verfügt über 3 A-Sicherung für 350 VAC Durchflussrate: Cv = 0,02 –... -
Seite 9: Betrieb
Betriebs- und Wartungshandbuch Inhaltsverzeichnis April 2020 DOPMS2019X012 VORSICHT Befolgen Sie alle Gesetze, Vorschriften und Industrienormen für eine korrekte elektrische Verdrahtung. Die gesamte elektrische Verdrahtung muss in einem unzugänglichen Bereich durchgeführt werden. Wenn das Elektronikgehäuse vom Regler getrennt ist, müssen die entsprechenden Kabel zum Verbinden der beiden Einheiten nach den geltenden Gesetzen und Vorschriften die Anforderungen für explosionsgeschützte Bereiche erfüllen. -
Seite 10: Status Der Heiztemperaturüberwachung
Betriebs- und Wartungshandbuch Inhaltsverzeichnis April 2020 DOPMS2019X012 Verstellen der Einstellschraube erzielt. Durch Drehen der Einstellschraube im Uhrzeigersinn wird der Ausgangsdruck erhöht; eine Drehung gegen den Uhrzeigersinn in Kombination mit der Entlüftung der Ausgangsseite des Reglers senkt den Ausgangsdruck. Die Endeinstellung sollte in Richtung des zunehmenden Drucks vorgenommen werden, um die genaueste Einstellung zu erhalten. - Seite 11 Betriebs- und Wartungshandbuch Inhaltsverzeichnis April 2020 DOPMS2019X012 Abbildung 3: Abbildung 4: Abbildung 5: Betriebs- und Wartungshandbuch...
-
Seite 12: Wartung- Und Reparatur
Betriebs- und Wartungshandbuch Inhaltsverzeichnis April 2020 DOPMS2019X012 Wartung- und Reparatur 3.4.1 Reparatur Weist ein Regler oder ein Ventil eine Undichtigkeit oder eine Fehlfunktion auf, nehmen Sie diese Komponente sofort außer Betrieb. Beachten Sie vor der Durchführung von Wartungsarbeiten die entsprechenden Anweisungen. Nehmen Sie keine Reparaturen vor, wenn Sie nicht genau wissen, was zu tun ist. - Seite 13 Betriebs- und Wartungshandbuch Inhaltsverzeichnis April 2020 DOPMS2019X012 Abbildung 1: REGLERGEHÄUSE ELEKTRONIKGEHÄUSE ELEKTRIK (Abgebildet mit optionaler led-anzeige). ACHTUNG Um Personen-, Sach- oder Geräteschäden durch plötzliche Druckentlastung oder Explosion von angesammeltem Gas zu vermeiden, dürfen Sie keine Wartung oder Demontage durchführen, ohne den Regler zuvor vom Systemdruck zu trennen und den gesamten Innendruck des Reglers zu entlasten.
- Seite 14 Betriebs- und Wartungshandbuch Inhaltsverzeichnis April 2020 DOPMS2019X012 Erneute Montage der mechanischen Komponenten Der Wiederzusammenbau des Reglers erfolgt in umgekehrter Reihenfolge zur Demontage sowie unter Beachtung der folgenden Vorsichtsmaßnahmen. Die korrekten Positionen für Ersatzteile und die korrekten Drehmomentangaben entnehmen Sie bitte der Stückliste und der Montagezeichnung: a.
-
Seite 15: Funktion Der Elektroheizung
Betriebs- und Wartungshandbuch Inhaltsverzeichnis April 2020 DOPMS2019X012 3.4.3 Funktion der Elektroheizung Der Kunde kann mithilfe der folgenden Verfahren alle normalen Wartungs- und Reparaturarbeiten durchführen. Diese Schritte lassen sich leichter ausführen, wenn der Regler aus der Leitung entfernt wird. Zur Durchführung der Wartungsarbeiten wird für Regler und Heizung eine Montagezeichnung und eine Stückliste benötigt. -
Seite 16: Kapitel 4: Zertifizierungen Und Garantie
Betriebs- und Wartungshandbuch Inhaltsverzeichnis April 2020 DOPMS2019X012 Zertifizierungen und Garantie Einstufungen für explosionsgefährdete Bereiche WARNING-DO NOT OPEN WHEN ENERGIZED OPEN CIRCUIT BEF ORE REMOVING COVER OUVRIR LE CIRCUIT AVANT D'ENLEVER LE COUVERCLE SEE INSTALLATION DOCUMENT 100-240 VAC 400 WATT 50/60 Hz °... -
Seite 17: Konformitätserklärung
Betriebs- und Wartungshandbuch Inhaltsverzeichnis April 2020 DOPMS2019X012 Konformitätserklärung EU DECLARATION OF CONFORMITY ATEX Directive 2014/34/EU Model Number: 44-6800 Product Name: Vaporizing Regulator Manufacturer’s Name: Tescom Corporation Manufacturer’s Address: 12616 Industrial Boulevard Elk River, Minnesota 55330-2491 United States of America European Contact: TESCOM EUROPE GMBH &... -
Seite 18: Eingeschränkte Garantie
Betriebs- und Wartungshandbuch Inhaltsverzeichnis April 2020 DOPMS2019X012 Eingeschränkte Garantie Die TESCOM™ Corporation (“Verkäufer”) garantiert bis zum Ablauf der entsprechenden Gewährleistungsfrist, dass die in die Waren integrierte lizenzierte Firmware die vom Verkäufer integrierten Programmierbefehle ausführt, und dass die vom Verkäufer hergestellten Waren oder angebotenen Dienstleistungen bei üblicher Verwendung und Pflege frei von Material- oder Herstellungsmängeln sind. - Seite 19 Betriebs- und Wartungshandbuch April 2020 DOPMS2019X012 Betriebs- und Wartungshandbuch...
