ER5000 Serie — Erste Schritte
Überprüfung der J6-Brücke
6
ACHTUNG
Vor jedem zusätzlichen Anschluss bzw. jeder Änderung der
Brückenkonfiguration muss der Regler von der
Stromversorgung getrennt werden. Schließen Sie die
Stromversorgung erst wieder an, wenn alle zusätzlichen
Anschlüsse getätigt und korrekt installiert wurden.
ACHTUNG
Öffnen Sie das Gehäuse des ER5050 niemals in einer
explosionsgefärdeten Umgebung. Nichtbeachtung kann zu
Sachschäden, schweren Verletzungen oder zum Tod führen. Weitere
Informationen finden Sie im Kapitel
ER5050
des TESCOM™ ER5000 Benutzerhandbuchs.
HINWEIS
HINWEIS
Wenn Sie einen ER3000 in einer bestehenden
Anwendung ersetzen und weiter Ihre aktuelle Software, wie z. B.
CAUTION
CAUTION
das Windows Tune-Programm, verwenden wollen, müssen Sie die
Brücke J9 installieren. In der Standardkonfiguration ist die Brücke
WARNING
WARNING
J9 NICHT installiert.
Untersuchen Sie bei abgenommenem Deckel die Brücke J6. Siehe Abb. 11.
•
Bei Anschluss eines 4-20-mA-Druckmessumformers muss die Brücke
eingebaut sein.
•
Bei Anschluss eines 1-5-V-Druckmessumformers darf die Brücke NICHT
eingebaut sein.
www.emerson.com/tescom
Installation der Ex-geschützten Version
Brücke J6
Istwert
EIN = 4–20 mA
AUS = 1–5 V
Die abgebildete Konfiguration
ist für ein 4-20-mA-Signal
dargestellt.
Brücke J9
ER3000 / ER5000
Modusauswahl
Wechseln Sie auf EIN, wenn Sie einen
ER3000 ersetzen und Sie Ihre aktuelle
Software weiter verwenden wollen.
Die Brücke ist standardmäßig auf AUS
konfiguriert.

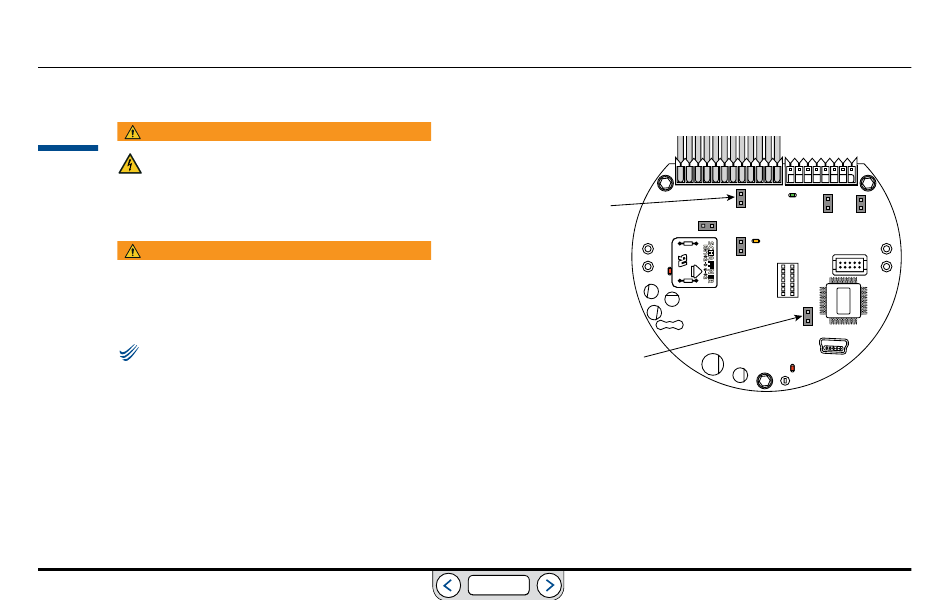

Abb. 11: Untersuchung der J6-Brückenkonfiguration
