ER5000 Serie — Erste Schritte
Überprüfung der Konfiguration
2
ACHTUNG
Die Auswahl der falschen elektropneumatischen Regler, mechanischen Regler,
Ventile oder Zubehörteile kann tödliche Unfälle, schwere Verletzungen und/oder
Sachschäden nach sich ziehen.
ACHTUNG
Die Installation in einem explosionsgefährdeten Bereich erfordert zusätzliche
Schritte, die hier nicht beschrieben sind. Weitere informationen zur
geschützten ER5050 finden Sie auf Seite
In diesem Abschnitt gehen wir von der Installation des ER5000 in einer typischen
Konfiguration, wie in Abbildung 7 gezeigt, mit folgenden Komponenten und
Anschlüssen aus:
•
ER5000SI-1
•
Der Regler wird auf einem Druckminderer mit pneumatischer Übersetzung montiert
•
Mit dem Adapter (1/2" SAE x 1/8" NPTF) wird der Regler mit dem mechanischen Regler
verbunden
•
Regelmodus: externes Istwertsignal
•
Signalquelle ist ein Zweileiter-Druckmessumformer mit 4-20-mA-Schnittstelle
•
Der Regler wird via USB mit dem Mini-B-USB-Anschluss der Steuerplatine an einen PC
angeschlossen. Dort wird das ERTune™-Programm ausgeführt.
Informationen zu anderen Anwendungen und Anschlusskonfigurationen finden Sie im
Installationsvarianten
Abschnitt
www.emerson.com/tescom
Installation des Ex
110.
.
Strom-
versorgung
PC
Versorgungsdruck
ER5000
110 psig / 7,5 bar
Versorgungsdruck

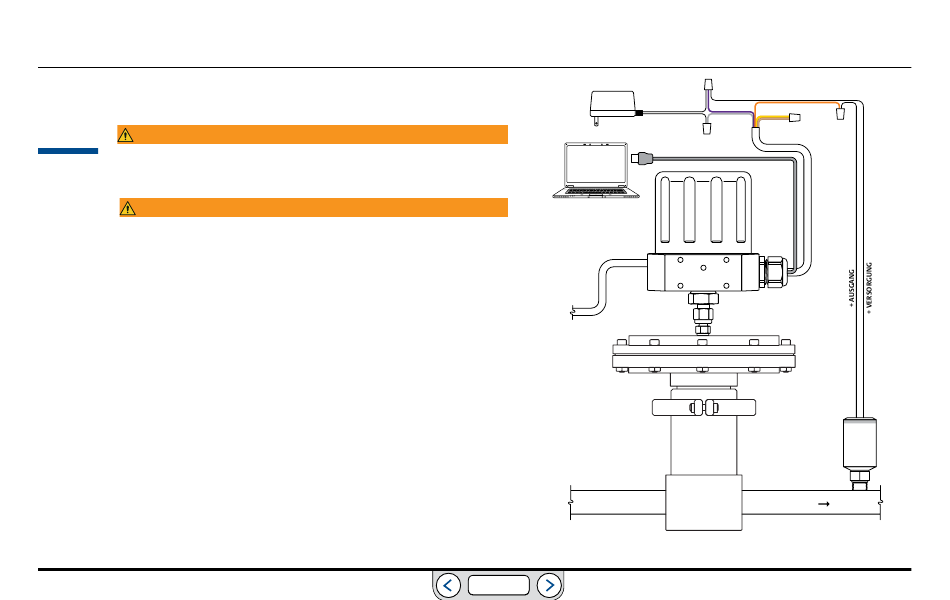

Abb. 7: Typischer Aufbau mit dem ER5000
ZURÜCK
+ VERSORGUNG
+24V DC
VIOLETT
ORANGE
GELB
MASSE
GRAU
HELLBRAUN
USB-Anschluss
Adapter
Mechanischer
Druckmessumformer
Druckregler
Zum Prozess
62
