ER5000 Serie — Installationsvarianten
Verdrahtungsvarianten für Istwertquellen
Zweidraht-Messumformer

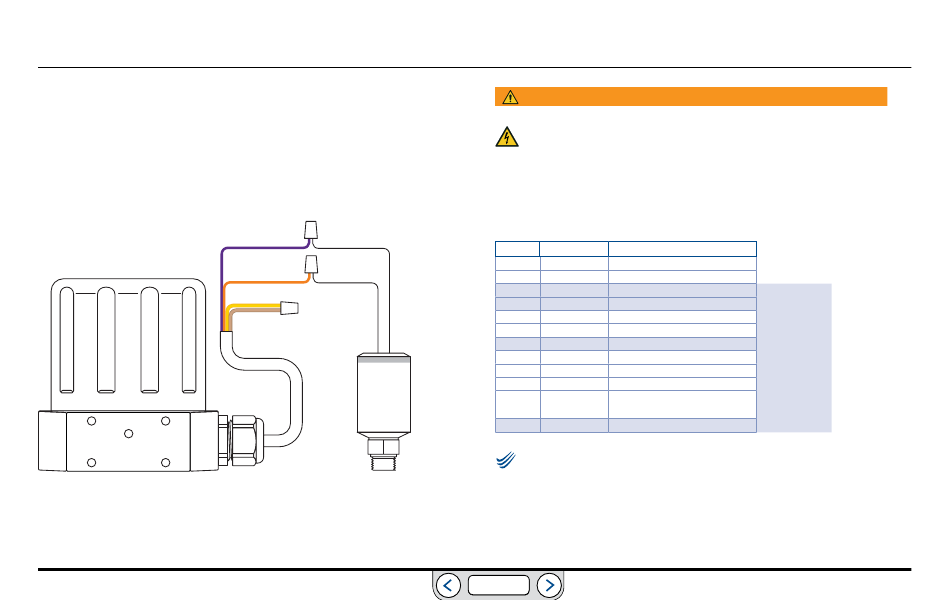

Die korrekte Verdrahtung für Zweidraht-Messumformer ist in Abb. 31
dargestellt.
Abb. 31: Verdrahtung für Zweidraht-Messumformer
www.emerson.com/tescom
VIOLETT
+ VERSORGUNG
ORANGE
+ AUSGANG
GELB
HELLBRAUN
DRUCKMESS-
UMFORMER
ACHTUNG
Vor jeder Verdrahtungsänderung bzw. jeder Änderung der
Brückenkonfiguration muss der Regler von der Stromversorgung getrennt
werden. Schließen Sie die Stromversorgung erst wieder an, wenn alle
zusätzlichen Anschlüsse getätigt und korrekt installiert wurden.
Überprüfen Sie die korrekten Anschlüsse anhand Tabelle 14.
Tabelle 14: Verdrahtung für Zweidraht-Messumformer
J3 Pin
Kabelfarbe
Funktion
1
braun
+ Sollwert Eingang
2
rot
- Sollwert Eingang
3
orange
+ Istwert Eingang
4
gelb
- Istwert Eingang
5
grün
- RS-485-Netzwerkanschluss
6
blau
+ RS-485-Netzwerkanschluss
7
violett
+24-VDC-Stromversorgung
8
grau
24-V-Rückleitung (Masse)
9
weiß
+5-V-Ausgang (5 mA max.)
10
schwarz
Analogsignal/Masse
*11
*pink
Analogausgang, (nur bei „F"-
Modellen)
12
hellbraun
Analogsignal/Masse
HINWEIS
HINWEIS
Überprüfen Sie, ob Brücke J6 (siehe
4-20-mA-Betrieb installiert ist.
CAUTION
CAUTION
WARNING
WARNING
ZURÜCK
Abb. 19
Brücken) für den
95
