ER5000 Serie — Installationsvarianten
Verdrahtungsvarianten für Istwertquellen
Zweidraht-Messumformer, PC oder SPS mit A/D-Karte für das Monitoring
der Spannung, die die externe Rückführung 4-20 mA erzeugt.
In Abb. 36 wird die korrekte Verdrahtung für Anwendungen gezeigt, bei
denen die über den internen 250-Ω-Widerstand des ER5000 erzeugte
Spannung überwacht werden soll, statt die 4-20-mA-Stromschleife
aufzutrennen. So können Erdschleifen vermieden werden.

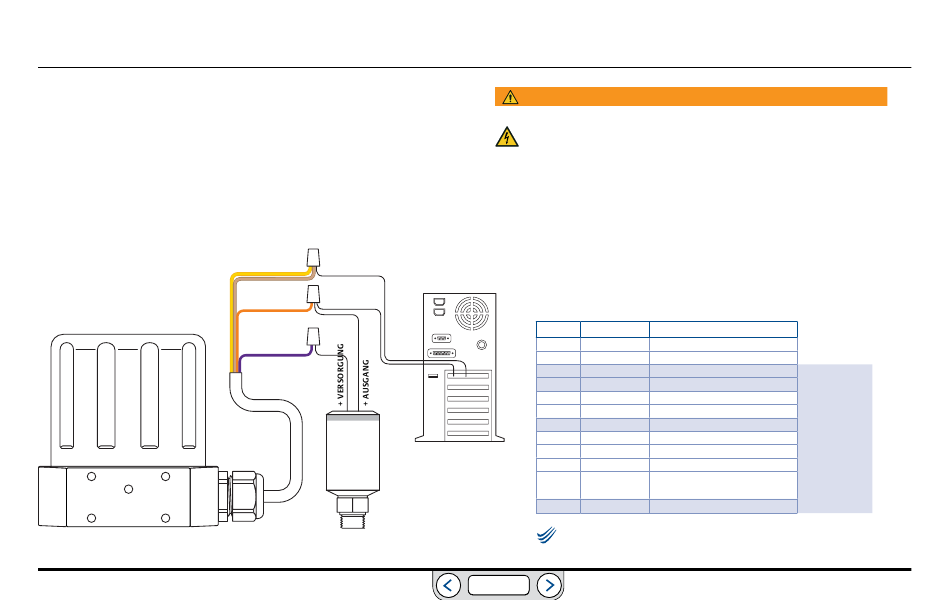

Abb. 36: Zweidraht-Messumformer, Monitoring der von der 4-20-mA-Rückführung erzeugten Spannung
www.emerson.com/tescom
GELB
HELLBRAUN
ORANGE
VIOLETT
- V IN
+V IN
DRUCKMESS-
UMFORMER
ACHTUNG
Vor jeder Verdrahtungsänderung bzw. jeder Änderung der
Brückenkonfiguration muss der Regler von der Stromversorgung getrennt
werden. Schließen Sie die Stromversorgung erst wieder an, wenn alle
zusätzlichen Anschlüsse getätigt und korrekt installiert wurden.
Das Istwertsignal kann auch über die USB-Verbindung zwischen dem
ER5000 und dem PC durch das Auslesen von Variable 44
(ID_FEEDBACK) überwacht werden.
Überprüfen Sie die korrekten Anschlüsse anhand Tabelle 19.
Tabelle 19: Verdrahtung für das Monitoring der Spannung des externen Istwertsignals
4-20 mA, Zweidraht-Messumformer
J3 Pin
Kabelfarbe
1
braun
2
rot
3
orange
4
gelb
5
grün
6
blau
7
violett
8
grau
PC
9
weiß
10
schwarz
*11
*pink
12
hellbraun
HINWEIS
HINWEIS
Überprüfen Sie, ob Brücke J6 (siehe
4-20-mA-Betrieb installiert ist.
CAUTION
CAUTION
ZURÜCK
WARNING
WARNING
Funktion
+ Sollwert Eingang
- Sollwert Eingang
+ Istwert Eingang
- Istwert Eingang
- RS-485-Netzwerkanschluss
+ RS-485-Netzwerkanschluss
+24-VDC-Stromversorgung
24-V-Rückleitung (Masse)
+5-V-Ausgang (5 mA max.)
Analogsignal/Masse
Analogausgang, (nur bei „F"-
Modellen)
Analogsignal/Masse
Abb. 19
Brücken) für den
