ER5000 Serie — ERTune™ Programm: Grundfunktionen

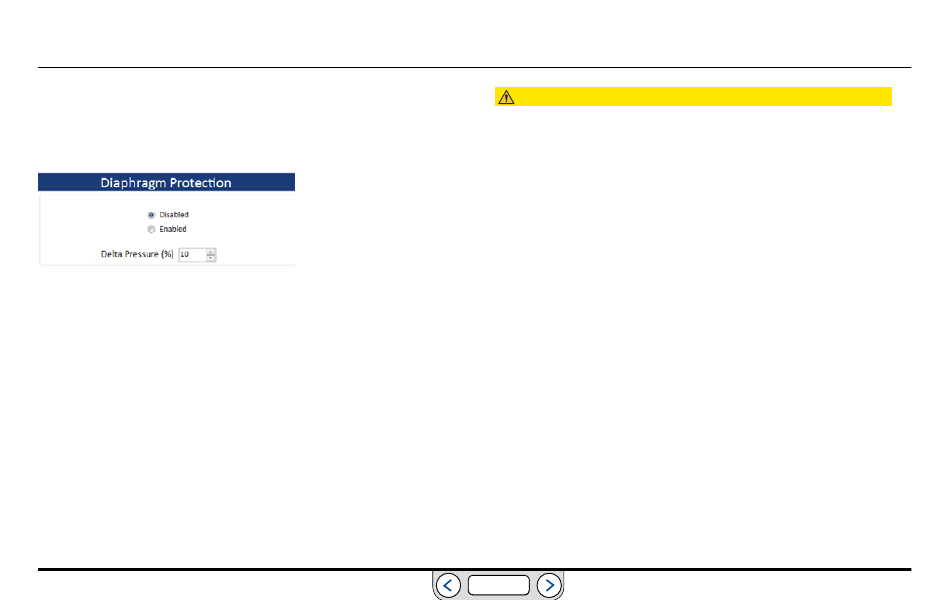

Bedienfeld „Diaphragm Protection" (Membranschutz)
Mit den Eingabefeldern in diesem Bedienfeld können Sie den
Membranschutz für den angeschlossenen mechanischen Regler
aktivieren.
Nicht entlüftende Regler, die über keine Entlüftungsvorrichtung zum
Ablassen von überschüssigem Systemdruck verfügen, stellen eine
besondere Herausforderung dar, wenn der Ausgangsstrom abgesperrt ist.
Die Reglermembranschutzfunktion ist für Anwendungen mit nicht
entlüftenden Reglern in Systemen ohne kontinuierlichen Durchfluss
gedacht. Am nützlichsten ist sie bei Reglern mit Metallmembran. Weitere
Informationen dazu finden Sie unter
Anwendungen mit geschlossenem Regelkreis.
Verwenden Sie diese Funktion, wenn eine oder beide der folgenden
Bedingungen auf Ihre Anwendung zutreffen:
•
Sie verwenden einen nicht entlüftenden mechanischen Druckregler mit
Metallmembran.
•
Sie verwenden einen nicht entlüftenden mechanischen Druckregler und
in der Anwendung gibt es keinen kontinuierlichen Gasdurchfluss.
www.emerson.com/tescom
Hinweis zu nicht entlüftenden Reglern in
ACHTUNG
Die Reglermembranschutzfunktion ist nicht für Anwendungen geeignet,
die weder eine noch beide Bedingungen erfüllen.
Membranschutzfunktion aktivieren
1.
Klicken Sie auf die Optionsschaltfläche Enable
2. Geben Sie einen Wert in das Eingabefeld
(Differenzdruck (%))
ein.
Der Wert im Eingabefeld
bestimmt die maximale Differenz zwischen dem Sollwert und dem
Steuerungsdruck des mechanischen Reglers, auf den der ER5000
reagiert. Der Wert wird in Prozent des in Schritt 7 definierten
Sensormessbereichs ausgedrückt.
Überschreitet der Differenzdruck den hier eingegebenen Wert,
reagiert der ER5000 nicht mehr auf die Regelabweichung. So
werden die unter
Hinweis zu nicht entlüftenden Reglern in Anwendungen
mit geschlossenem Regelkreis
Differenzdrücke und verzögertes Ansprechverhalten verhindert.
Membranschutzfunktion deaktivieren
1.
Klicken Sie auf die Optionsschaltfläche Disabled
ZURÜCK
(Aktivieren).
Delta Pressure (%)
Delta Pressure (%) (Differenzdruck (%))
beschriebenen Situationen wie hohe
(Deaktiviert).
183
