ER5000 Serie — Installationsvarianten
Verdrahtungsvarianten für Istwertquellen
Vierdraht-Messumformer
Die korrekte Verdrahtung für Vierdraht-Messumformer ist in Abb. 33
dargestellt.

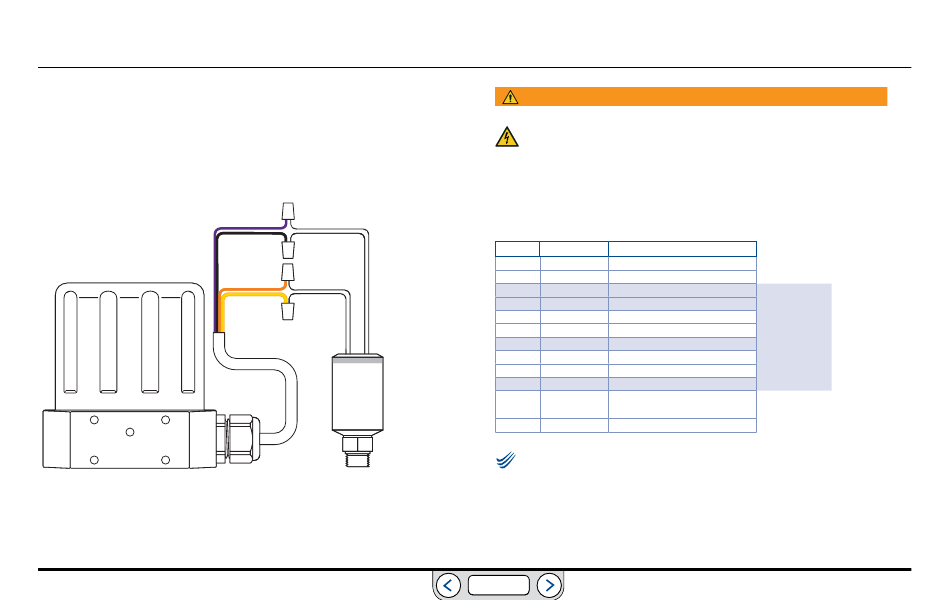

Abb. 33: Verdrahtung für Vierdraht-Messumformer
www.emerson.com/tescom
VIOLETT
+ VERSORGUNG
SCHWARZ
MASSE
ORANGE
+ AUSGANG
GND
GELB
DRUCKMESS-
UMFORMER
ACHTUNG
Vor jeder Verdrahtungsänderung bzw. jeder Änderung der
Brückenkonfiguration muss der Regler von der Stromversorgung getrennt
werden. Schließen Sie die Stromversorgung erst wieder an, wenn alle
zusätzlichen Anschlüsse getätigt und korrekt installiert wurden.
Überprüfen Sie die korrekten Anschlüsse anhand Tabelle 16.
Tabelle 16: Verdrahtung für Vierdraht-Messumformer
J3 Pin
Kabelfarbe
Funktion
1
braun
+ Sollwert Eingang
2
rot
- Sollwert Eingang
3
orange
+ Istwert Eingang
4
gelb
- Istwert Eingang
5
grün
- RS-485-Netzwerkanschluss
6
blau
+ RS-485-Netzwerkanschluss
7
violett
+24-VDC-Stromversorgung
8
grau
24-V-Rückleitung (Masse)
9
weiß
+5-V-Ausgang (5 mA max.)
10
schwarz
Analogsignal/Masse
*11
*pink
Analogausgang, (nur bei „F"-
Modellen)
12
hellbraun
Analogsignal/Masse
HINWEIS
HINWEIS
Überprüfen Sie, ob Brücke J6 (siehe
4-20-mA-Betrieb installiert bzw. für den 1-5-Betrieb entfernt ist. Für die 0-10-Volt-
CAUTION
CAUTION
Modelle des ER5000 gibt es keine entsprechende Brücke.
WARNING
WARNING
ZURÜCK
Abb. 19
Brücken) für den
97
