ER5000 Serie — Installationsvarianten
Verdrahtungsoptionen für zusätzliche Funktionen
Monitoring des internen Sensors des ER5000 mit dem
Analogausgang, 0-10-V-Verdrahtung
HINWEIS
HINWEIS
Diese Funktion ist nur bei „F"-Modellen des ER5000 verfügbar.
Mit dem ER5000 können Sie den internen Sensor über direkten Anschluss
CAUTION
CAUTION
an den PC überwachen. Der interne Sensor kann alternativ auch über die
WARNING
WARNING
USB- oder RS485-Verbindung zwischen ER5000
und PC und das Auslesen von Variable #6
(ID_COMPENSATED_INTERNAL_SENSOR) überwacht werden.

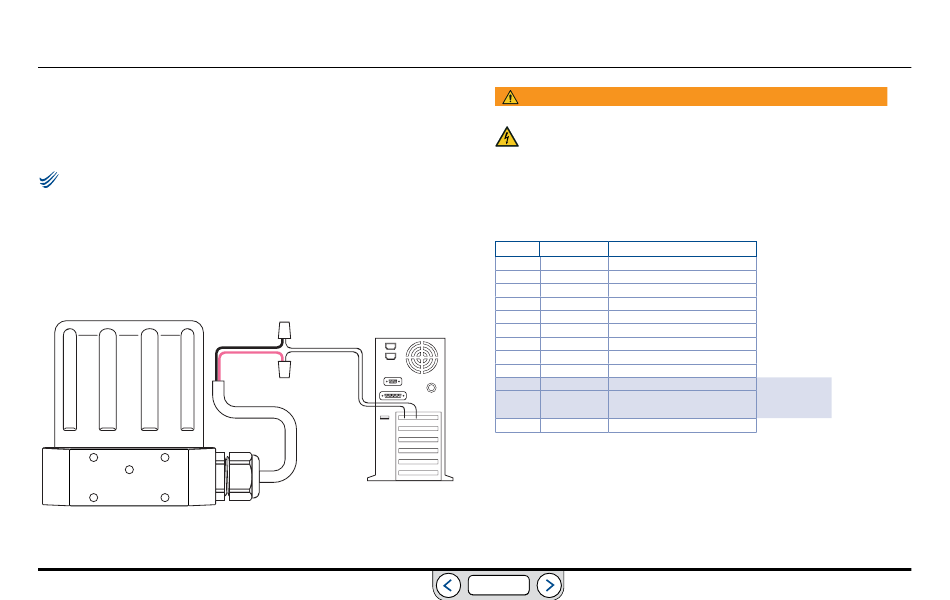

Abb. 41: Monitoring des internen Sensors (0-10-V-Verdrahtung)
www.emerson.com/tescom
SCHWARZ
- V IN
+V IN
PINK
PC
ACHTUNG
Vor jeder Verdrahtungsänderung bzw. jeder Änderung der
Brückenkonfiguration muss der Regler von der Stromversorgung getrennt
werden. Schließen Sie die Stromversorgung erst wieder an, wenn alle
zusätzlichen Anschlüsse getätigt und korrekt installiert wurden.
Überprüfen Sie die korrekten Anschlüsse anhand Tabelle 24.
Tabelle 24: Verdrahtung für das Monitoring des internen Sensors (0-10 V)
J3 Pin
Kabelfarbe
Funktion
1
braun
+ Sollwert Eingang
2
rot
- Sollwert Eingang
3
orange
+ Istwert Eingang
4
gelb
- Istwert Eingang
5
grün
- RS-485-Netzwerkanschluss
6
blau
+ RS-485-Netzwerkanschluss
7
violett
+24-VDC-Stromversorgung
8
grau
24-V-Rückleitung (Masse)
9
weiß
+5-V-Ausgang (5 mA max.)
10
schwarz
Analogsignal/Masse
*11
*pink
Analogausgang, (nur bei „F"-
Modellen)
12
hellbraun
Analogsignal/Masse
