ER5000 Serie — Installationsvarianten
Verdrahtungsvarianten für verschiedene Sollwertquellen
Digitalsollwertquelle RS485-Schnittstelle,
RS232-zu-RS485-Konverter
Bei den meisten Anwendungen stellt das mitgelieferte USB-Kabel die effizienteste
Verbindung zum PC dar. Der Regler kann auch für den Anschluss über einen
RS485-Konverter konfiguriert werden, wie in Abb. 27 gezeigt.

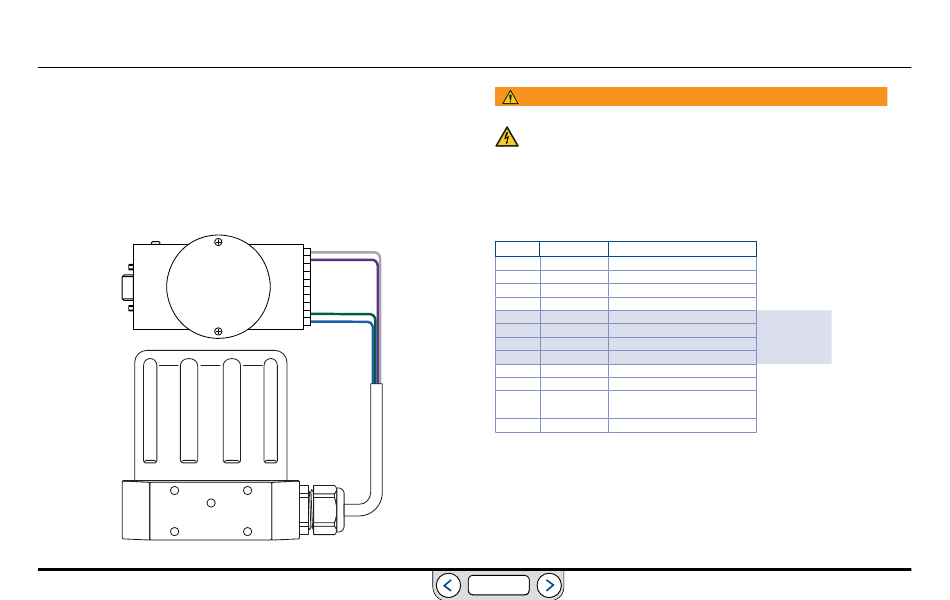

Abb. 27: RS485-Anschluss (RS232-zu-RS485-Konverter)
www.emerson.com/tescom
(TESCOM™-Modell #85061)
GRAU
MASSE
+24 V DC
VIOLETT
GRÜN
- RS485
+ RS485
BLAU
ACHTUNG
Vor jeder Verdrahtungsänderung bzw. jeder Änderung der
Brückenkonfiguration muss der Regler von der Stromversorgung getrennt
werden. Schließen Sie die Stromversorgung erst wieder an, wenn alle
zusätzlichen Anschlüsse getätigt und korrekt installiert wurden.
Überprüfen Sie die korrekten Anschlüsse anhand Tabelle 10.
Tabelle 10: Konfiguration für den RS485-Anschluss (RS232-zu-RS485-Konverter)
J3 Pin
Kabelfarbe
Funktion
1
braun
+ Sollwert Eingang
2
rot
- Sollwert Eingang
3
orange
+ Istwert Eingang
4
gelb
- Istwert Eingang
5
grün
- RS-485-Netzwerkanschluss
6
blau
+ RS-485-Netzwerkanschluss
7
violett
+24-VDC-Stromversorgung
8
grau
24-V-Rückleitung (Masse)
9
weiß
+5-V-Ausgang (5 mA max.)
10
schwarz
Analogsignal/Masse
*11
*pink
Analogausgang, (nur bei „F"-
Modellen)
12
hellbraun
Analogsignal/Masse
Der RS232-zu RS485-Konverter muss direkt an eine externe Stromversorgung
angeschlossen werden, also an die Verdrahtung der ER5000-
Stromversorgung. Das violette Kabel (Pin 7) wird an die +24-VDC-Klemme
angeschlossen, das graue Kabel (Pin 8) an die Masseklemme.
