ER5000 Serie — ERTune™ Programm: Grundfunktionen

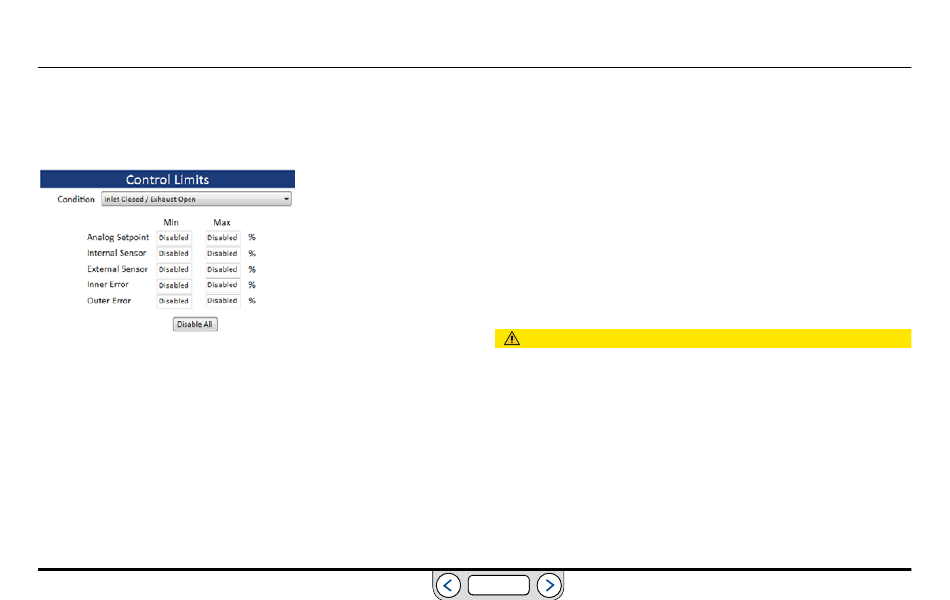

Bedienfeld „Control Limits" (Regelgrenzwerte)
Über die Eingabefelder in diesem Bedienfeld können Sie die
Regelgrenzwerte einstellen, die der ER5000 dann überwacht.
Zusätzlich zur Reglerfunktion kann der ER5000 auch auf die
Überwachung bedienerischer bzw. mechanischer Systemgrenzen
konfiguriert werden. Erfasst der Regler ein Signal, das einen eingestellten
Grenzwert überschreitet, werden folgende Zustände eingenommen:
•
Einlassventil geschlossen/Auslassventil geschlossen
•
Einlassventil geschlossen/Auslassventil geöffnet
•
Einlassventil geöffnet/Auslassventil geschlossen
www.emerson.com/tescom
Die Regelgrenzwertbedingungen bieten zusätzliche Sicherheit
im Falle eines Systemfehlers, zum Beispiel bei einer beschädigten
Druckmessumformerverdrahtung, einem Mangel an Versorgungsdruck oder
einem Rohrbruch.
Standardzustand ist: Einlassventil geschlossen/Auslassventil geöffnet. Er
stellt sicher, dass ein Druckregelsystem entlüftet wird, wenn ein Grenzwert
überschritten wird. Verwenden Sie in Ihrer Anwendung einen nicht
entlüftenden mechanischen Druckregler, lesen Sie unter
entlüftenden Reglern in Anwendungen mit geschlossenem Regelkreis
Sie den ER5000 unter diesen Bedingungen einsetzen wollen.
ACHTUNG
Die Regelgrenzwertfunktion stellt eine zusätzliche Ebene der
Systemüberwachung dar. Ihre Aktivierung weist auf ein potenzielles
Problem hin, kann jedoch keine Probleme verhindern. Sie sollte weder als
Sicherheitsmechanismus betrachtet werden, noch als Sicherheitsfunktion oder
Druckbegrenzungsvorrichtung.
Mit den Eingabefeldern in diesem Bedienfeld können Sie jede bzw. alle von
fünf internen Variablen des ER5000 überwachen und die Mindest- und/oder
Höchstgrenzwerte für jede Quelle einstellen, die beobachtet werden soll.
Wenn mehrere Variablen ausgewählt werden, spricht der ER5000 an, wenn
eine der zugewiesenen Quellen den eingestellten Grenzwert überschreitet.
ZURÜCK
Hinweis zu nicht
nach, wenn
(Fortsetzung siehe nächste Seite)
