ER5000 Serie — Installationsvarianten
Vedrahtungen für verschiedene Sollwertquellen
Analogsollwertquelle Strom-/Spannung

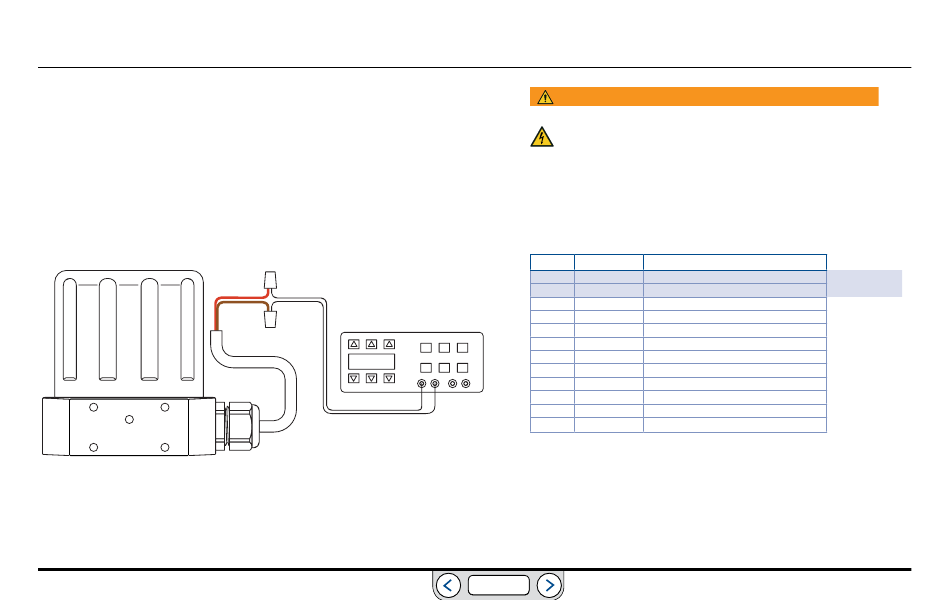

In Abb. 23 wird dargestellt, wie der analoge Sollwert mit einer aktiven variablen
Strom- bzw. Spannungsquelle bereitgestellt werden kann.
Die negative Zuleitung (-) der Signalquelle wird an die rote Leitung
angeschlossen und die positive Zuleitung (+) an die braune Leitung.
Abb. 23: Analogsollwert von Strom-/Spannungsquelle
www.emerson.com/tescom
ROT
BRAUN
4-20-mA- oder 1-5-V- oder
0-10-V-SIGNALQUELLE
- AUSGANG
+ AUSGANG
ACHTUNG
Vor jeder Verdrahtungsänderung bzw. jeder Änderung der
Brückenkonfiguration muss der Regler von der Stromversorgung
getrennt werden. Schließen Sie die Stromversorgung erst wieder an,
wenn alle zusätzlichen Anschlüsse getätigt und korrekt installiert
wurden.
Überprüfen Sie die korrekten Anschlüsse anhand Tabelle 6.
Tabelle 6: Verdrahtung für Analogsollwert von Strom-/Spannungsquelle
J3 Pin
Kabelfarbe
1
braun
2
rot
3
orange
4
gelb
5
grün
6
blau
7
violett
8
grau
9
weiß
10
schwarz
*11
*pink
12
hellbraun
ZURÜCK
Funktion
+ Sollwert Eingang
- Sollwert Eingang
+ Istwert Eingang
- Istwert Eingang
- RS-485-Netzwerkanschluss
+ RS-485-Netzwerkanschluss
+24-VDC-Stromversorgung
24-V-Rückleitung (Masse)
+5-V-Ausgang (5 mA max.)
Analogsignal/Masse
Analogausgang, (nur bei „F"-Modellen)
Analogsignal/Masse
84
