ER5000 Serie — Installationsvarianten
Verdrahtungsvarianten für Istwertquellen

Umschaltung auf eine zweite Istwertquelle

HINWEIS HINWEIS
Diese Funktion ist nur bei „F"-Modellen des ER5000 verfügbar.
Bei den „F"-Modellen des ER5000 kann ganz einfach zwischen zwei Istwertquellen
CAUTION CAUTION
hin- und hergeschaltet werden. Siehe Tabelle 22 zur korrekten Verdrahtung.
WARNING WARNING
Tabelle 22: Verdrahtung für zwei Istwertquellen (Zweidraht-Messumformer)
J3 Pin Kabelfarbe Funktion
1 braun + Sollwert Eingang
2 rot - Sollwert Eingang
3 orange + Istwert Eingang
4 gelb - Istwert Eingang
5 grün - RS-485-Netzwerkanschluss
6 blau + RS-485-Netzwerkanschluss
7 violett +24-VDC-Stromversorgung
8 grau 24-V-Rückleitung (Masse)
9 weiß +5-V-Ausgang (5 mA max.)
10 schwarz Analogsignal/Masse
*11 *pink Analogausgang, (nur bei „F"-
Modellen)
12 hellbraun Analogsignal/Masse
J4 Pin Kabelfarbe Funktion
1 braun/weiß +Hilfseingang 1
2 rot/schwarz -Hilfseingang 1
3 orange/schwarz +Hilfseingang 2
4 gelb/schwarz -Hilfseingang 2
5 grün/weiß Regelung aussetzen
6 schwarz/weiß Digitalausgang/Masse
7 blau/weiß Digitalausgang 1
8 grau/schwarz Digitalausgang 2
www.emerson.com/tescom
(Fortsetzung siehe nächste Seite)
ZURÜCK
VIOLETT
ORANGE
ROT/SCHWARZ
HELLBRAUN
GELB

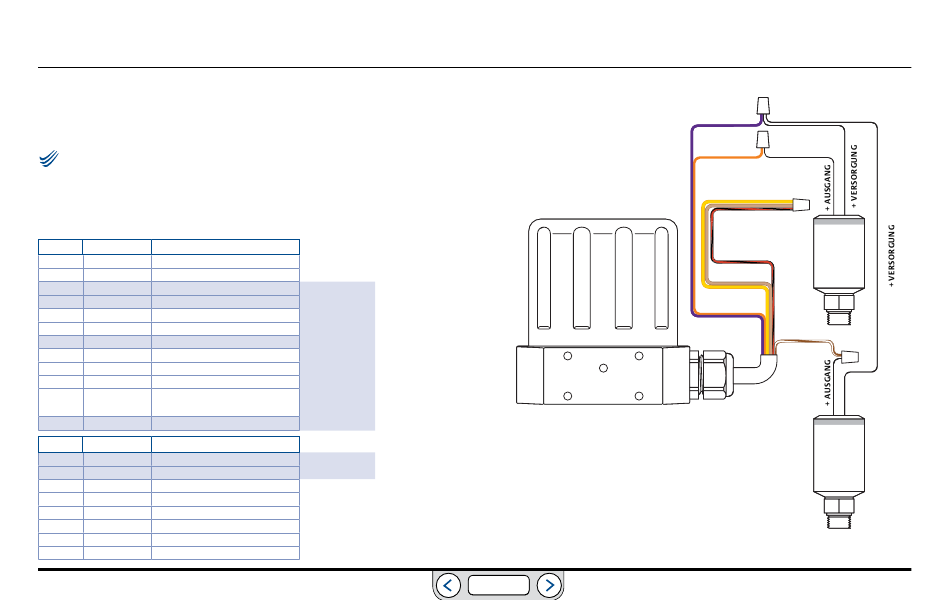

Abb. 39: Umschaltung zwischen zwei externen Istwertquellen
DRUCKMESS-
UMFORMER
#1
BRAUN/WEISS
DRUCKMESS-
UMFORMER
#2
