ER5000 Serie — Erste Schritte

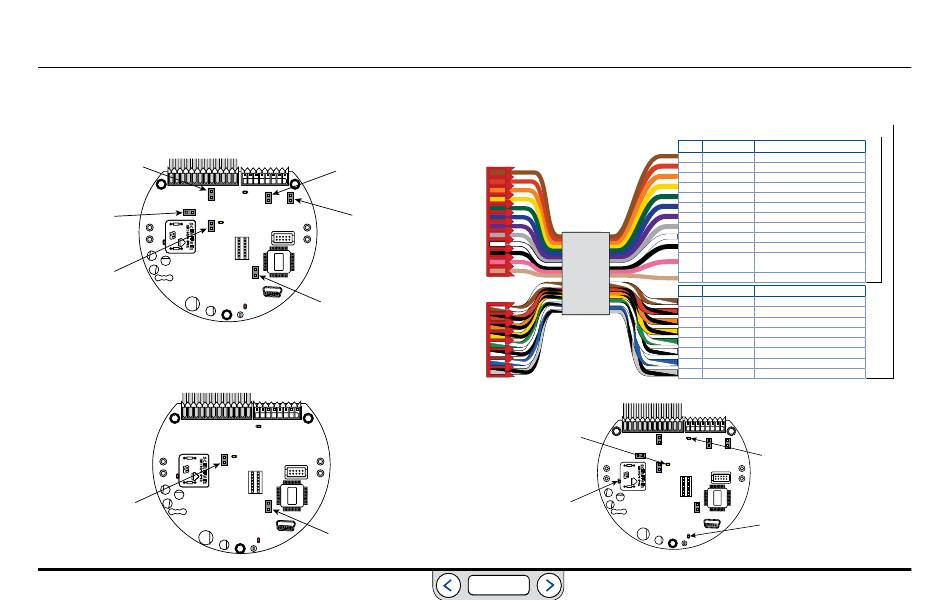

ER5000 Kurzreferenz: Brücken, Anschlussblöcke und Kabel, LEDs
Brücken: 4–20 mA / 1–5V Modelle
Brücke J6
External Feedback
EIN = 4–20 mA
AUS = 1–5V
Brücke J5
Sollwert
EIN = 4–20 mA
AUS = 1–5V
Brücke J1
Eingangsfilter-
Bypass
EIN = Signalmasse mit
Versorgungsmasse verbunden
AUS = Normaler Modus, kein
Anschluss (empfohlen)
Brücken: 0–10V Modelle
Eingangsfilter-
Bypass
EIN = Signalmasse mit
Versorgungsmasse
verbunden
AUS = Normaler Modus, kein
Anschluss (empfohlen)
www.emerson.com/tescom
Anschlussblöcke und Kabel
12-Pin MTA Anschluss
Brücke J14
zum J3 Anschlussblock
Hilfseingang #1
Pin 1
EIN= 4–20 mA
Pin 2
AUS = 1–5V
Pin 3
Pin 4
Pin 5
Brücke J15
Pin 6
Hilfseingang #2
Pin 7
Pin 8
EIN = 4–20 mA
Pin 9
AUS = 1–5V
Pin 10
Pin 11
Brücke J9
Pin 12
ER3000 / ER5000
8-Pin MTA Anschluss
Moduswahl
zum J4 Anschlussblock
EIN = ER3000
Pin 1
AUS = ER5000
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
LEDs
LED3
Datenempfang
(gelb)
blinkt, wenn der ER5000
Daten über die RS485-
Schnittstelle empfängt
LED1
Brücke J9
Betriebsanzeige
ER3000 / ER5000
(rot)
Moduswahl
sollte dauerhaft
EIN = ER3000
leuchten
AUS = ER5000
ZURÜCK
J3 Pin
Kabelfarbe
1
braun
2
rot
3
orange
4
gelb
Standard
5
grün
Alle Modelle
6
blau
7
violet
8
grau
9
weiß
10
schwarz
11
pink
*
*
12
hellbraun
J4 Pin
Kabelfarbe
1
braun/weiß
2
rot/schwarz
3
orange/schwarz
4
gelb/schwarz
Zusatz
5
grün/weiß
nur „F" Modelle
6
schwarz/weiß
7
blau/weiß
8
grau/schwarz
"F" Modelle mit 20-adrigem Kabel
Standardmodelle mit 12-adrigem Kabel
Funktion
+Sollwert Eingang
-Sollwert Eingang
+Istwert Eingang
-Istwert Eingang
-RS485 Netztwerkanschluss
+RS485 Netzwerkanschluss
+24-VDC-Stromversorgung
24-V-Rückleitung (Masse)
+5 V-Ausgang (5 mA max.)
Analogsignal/Masse
Analogausgang
(nur für "F" Modelle)
Analogsignal/Masse
Funktion
+Hilfseingang #1
-Hilfseingang #1
+Hilfseingang #2
-Hilfseingang #2
Regelung aussetzen
Digitalausgang/Masse
Digitalausgang #1
Digitalausgang #2
LED2
Datenversand
(grün)
blinkt, wenn der ER5000
Daten über die RS485-
Schnittstelle versendet
LED4
„Herzschlag"-LED
(rot), sollte in einem
regelmäßigem Intervall
blinken
