ER5000 Serie — Installationsvarianten
Installationshinweise der Ex-geprüften
Modelle (ER5050)
ACHTUNG
Installation gemäß der für die Anwendung
gültigen aktuellen nationalen gesetzlichen
Vorschriften.
Stellen Sie sicher, dass alles korrekt verbunden ist,
ehe Sie die Stromversorgung anschalten.
Öffnen Sie nicht das Gehäuse in einer
explosionsgefährdeten Umgebung
Die Kabel und Zuführungen müssen den
nationalen Ex-Schutz Standards entsprechen
und für die vorherschenden Bedingungen
geeignet sein. Weiterhin müssen sie korrekt
angeschlossen sein.
Nicht verwendete Kabelzuführungen müssen mit
einem geeigneten Stopfen verschlossen werden.
Klicken Sie auf diesen Link,
um alle EX-Zulassungen für das
ER5050 Modell zu sehen.

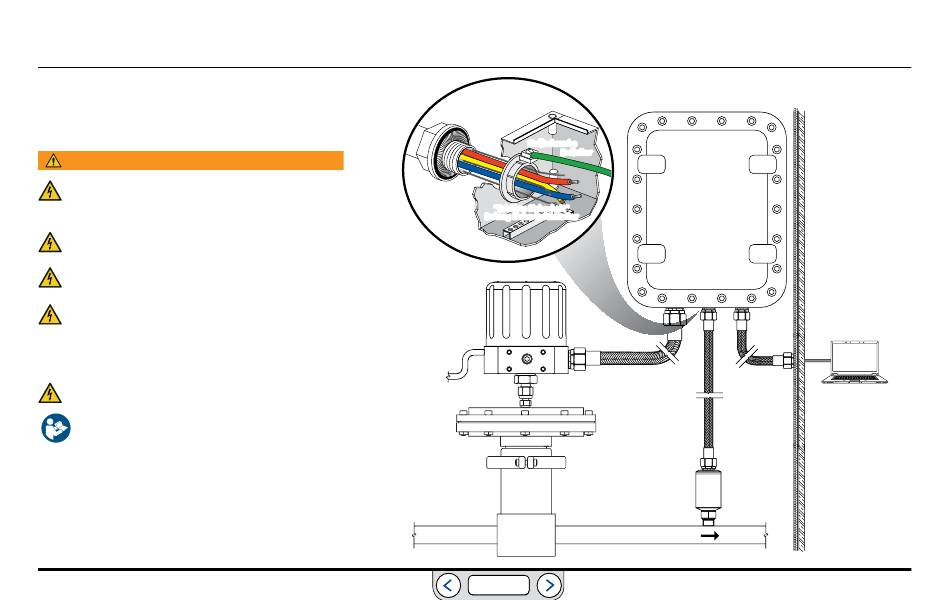

Abb. 44: Beispiel für die Installtion des ER5050 in einer Ex-Schutz Zone.
Der Regler ist mit dem Adapter auf dem pneumatisch gesteuerten Regler montiert. Die Rückkoppelung
erfolgt mit einem Drucksensor. Die elektrische Verbindung erfolgt in einer Anschlussbox, die den
nationalen Ex Anforderungen entspricht.
Der Sollwert kommt von einem Profil, das von einem PC heruntergeladen wird.
www.emerson.com/tescom
Leitung
O-Ring
Stellschraube
Kabel-
führung
"Erhöhte Sicherheit"
Erdung Sicherheitsmutter
TypischeKabelführung:
Installation des Kabelschlauchs
mit einer geerdeten
Befestigungsmutter.
ER5050
Versorgungsdruck
7.5 bar
Adapter
Mechanischer
Druckregler
Eingangsdruck
ZURÜCK
Erdleiter
Anschlusskasten
geeignet zur Verwendung
in explosionsgefährdeten
Bereichen
Explosionsgefährdeter
Bereich
Abgeschirmte Kabel
und Verbindungen
Externer Druckmess-
umformer geeignet
zur Verwendung in
explosionsgefährdeten
Bereichen
Ausgangsdruck zum Prozess
RS485
Verbindung
PC außerhalb des
explosionsgefährdeten
Bereichs
110
