ER5000 Serie — Erste Schritte
Anschluss und Überprüfung der Stromversorgung
(Fortsetzung)
ACHTUNG
Öffnen Sie das Gehäuse des ER5050 niemals in einer explosionsgefärdeten Umgebung.
Nichtbeachtung kann zu Sachschäden, schweren Verletzungen oder zum Tod führen.
Weitere Informationen finden Sie im Kapitel
TESCOM™ ER5000 Benutzerhandbuchs.
6.
Nehmen Sie den Deckel des ER5000 ab, um Zugang zur Steuerplatine zu
erhalten. Siehe auch
Abb. 10
7.
Überprüfen Sie, ob die LED der Betriebsanzeige (LED1) leuchtet, was
bedeutet, dass das Gerät mit Strom versorgt wird.
8.
Überprüfen Sie, ob die „Herzschlag"-LED (LED4) blinkt, was bedeutet, dass
der Mikrocontroller läuft.
HINWEIS
HINWEIS
LED2 (grün) und LED3 (gelb) zeigen eine Datenübertragung
über die RS485-Schnittstelle an. Diese LEDs zeigen keine
CAUTION
CAUTION
Datenübertragungen über die USB-Schnittstelle an und können
dabei je nach der spezifischen Konfiguration Ihrer Anwendung
WARNING
WARNING
an oder aus sein. Sie müssen während der Installation oder
während des Betriebs also nicht überprüft werden, wenn USB
genutzt wird.
9.
Trennen Sie das Gerät von der Stromversorgung.
www.emerson.com/tescom
Installation der Ex-geschützten Version ER5050
des
LED1
Betriebsanzeige
(rot), sollte
dauerhaft
leuchten

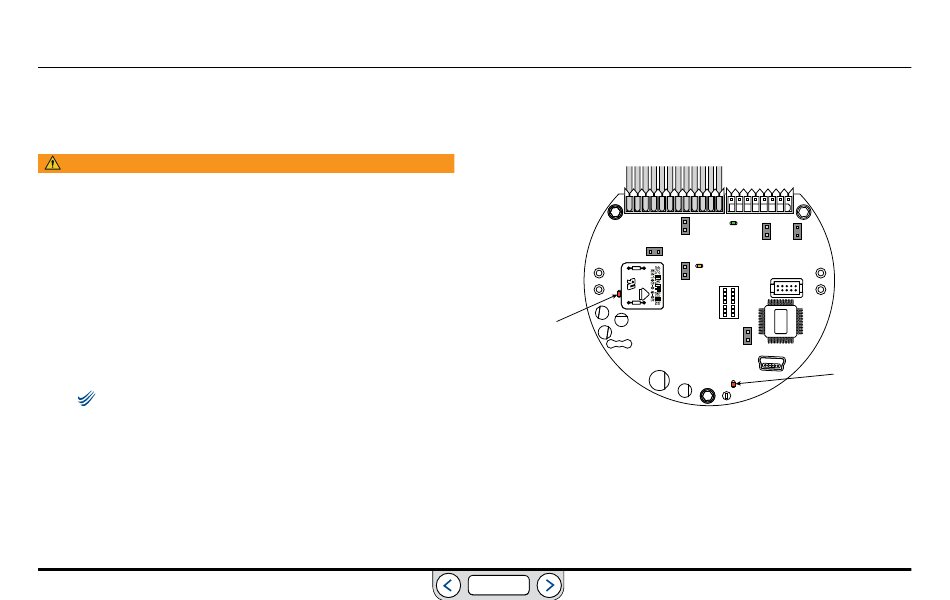

Abb. 10: Die LEDs zeigen an, dass der ER5000 korrekt an die
