ER5000 Serie — ERTune™ Programm: Grundfunktionen

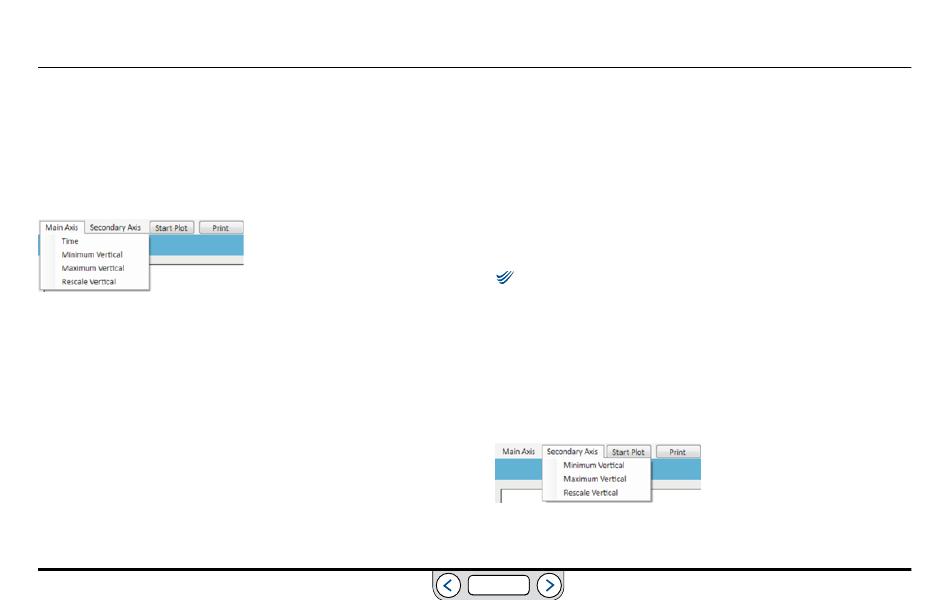

Plot-Fenster-Menüleiste
Die Menüleiste im Plot-Fenster umfasst zwei Menüs und zwei
Schaltflächen.
Plot-Fenster-Menüs — Menü „Main Axis" (Hauptachse)
Mit den Befehlen in diesem Menü können Sie die (linke) vertikale und
horizontale Achse in der Anzeige steuern.
Time (Zeit)
Mit diesem Befehl können Sie die Sekundenzahl eines Zyklus im Plot-
Fenster einstellen. Voreingestellt ist ein Wert von 10 Sekunden. Die
maximale Zyklusdauer liegt bei 1.000 Sekunden.
Minimum Vertical (Mindestwert vertikal)
Mit diesem Befehl können Sie den kleinsten Wert der Hauptachse
festlegen. Voreingestellt ist der Wert 0 bzw. der Mindestwert des
aktuellen Istwertbereichs.
Maximum Vertical (Höchstwert vertikal)
Mit diesem Befehl können Sie den höchsten Wert der Hauptachse
festlegen. Voreingestellt ist der Wert 100 bzw. der Höchstwert des
aktuellen Istwertbereichs.
www.emerson.com/tescom
Rescale Vertical (Neuskalierung vertikal)
Mit diesem Befehl wird die Hauptachse auf die ursprünglichen Mindest-
und Höchstwerte zurückgesetzt, wenn sie zuvor mit den Befehlen
Maximum Vertical und/oder Minimum Vertical geändert wurden.
Plot-Fenster-Menüs — Menü „Secondary Axis" (Nebenachse)
Mit den Befehlen in diesem Menü können Sie die (rechte) Nebenachse
in der Anzeige steuern. Diese Achse bildet die optional hinzufügbaren
Variablen unabhängig von der Hauptachse ab. Sie bleibt von Änderungen
an der Hauptachse unberührt.
HINWEIS
HINWEIS
Die Nebenachse wird eingeblendet, wenn die optionale
dritte Variable (grüne Linie) mit den
CAUTION
CAUTION
hinzugefügt wird. Um den Wertebereich dieser Achse einzustellen, befolgen Sie
die aufgeführten Schritte unter
WARNING
WARNING
festlegen oder
ändern.
Die Nebenachse zeigt den Wertebereich der optionalen vierten Variablen
(schwarze Linie), die mit den
Variablensteuerungen des Plot-Fensters
werden kann, nicht an. Die Variable wird innerhalb des Wertebereichs der dritten
Variable abgebildet.
ZURÜCK
Variablensteuerungen des Plot-Fensters
Wertebereich einer hinzugefügten Variablen
hinzugefügt
134
