ER5000 Serie — Installationsvarianten
Verdrahtungsvarianten für verschiedene Sollwertquellen
Digitalsollwertquelle RS485-Netzwerk,
USB-zu-RS485-Konverter
Da das USB-Protokoll nicht netzwerkfähig ist, muss bei Anwendungen
mit mehreren Reglern RS485 genutzt werden. RS485 wird wie in
Abb. 30 gezeigt über einen Konverter angeschlossen und ermöglicht die
Reihenschaltung von bis zu 32 ER5000-Reglern pro Netzwerk.
TDA(-)
TDB(+)
www.emerson.com/tescom
(TESCOM™-Modell #82948)
GRÜN
BLAU

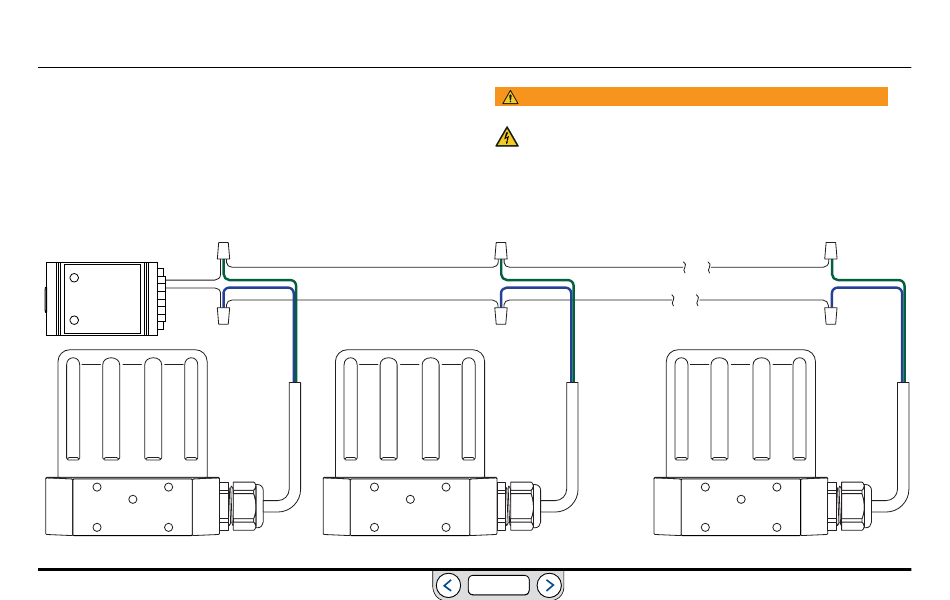

Abb. 30: Mehrere Regler in einem RS485-Netzwerk (USB-zu-RS485-Konverter)
ACHTUNG
Vor jeder Verdrahtungsänderung bzw. jeder Änderung der
Brückenkonfiguration muss der Regler von der Stromversorgung getrennt
werden. Schließen Sie die Stromversorgung erst wieder an, wenn alle
zusätzlichen Anschlüsse getätigt und korrekt installiert wurden.
