ER5000 Serie — Fehlersuche und -beseitigung
Betrieb
Überprüfung der Brückenkonfiguration
ACHTUNG
Vor jedem zusätzlichen Anschluss bzw. jeder Änderung der
Brückenkonfiguration muss der Regler von der Stromversorgung
getrennt werden. Schließen Sie die Stromversorgung erst wieder an,
wenn alle zusätzlichen Anschlüsse getätigt und korrekt installiert
wurden.

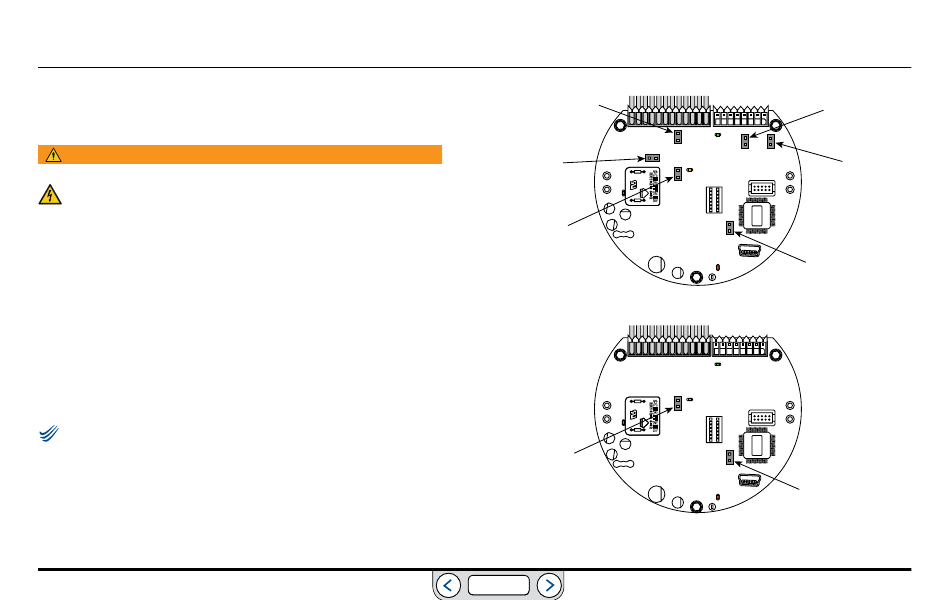

In Abb. 63 sind die Brücken des ER5000 abgebildet.
Brücken zur Auswahl von Spannung/Strom
Die Brücken J5, J6, J14 und J15 werden jeweils zur Auswahl zwischen
4-20-mA- und 1-5-V-Quellen für Sollwert, Istwert, Hilfseingang 1 und
Hilfseingang 2 benutzt. Sind diese Brücken installiert (EIN), ist der
Regler für 4-20-mA-Eingangssignale konfiguriert; sind die Brücken
nicht installiert (AUS), ist der Regler für 1-5-V-Eingangssignale
konfiguriert.
HINWEIS
HINWEIS
Wie in Abb. 63 gezeigt gibt es bei 0-10-V-Modellen des
ER5000 keine entsprechenden Brücken.
CAUTION
CAUTION
Brücke Eingangsfilter-Bypass
WARNING
WARNING
Die empfohlene Konfiguration für die Brücke Eingangsfilter-Bypass
(J1) ist „nicht installiert" (AUS). Die Installation dieser Brücke
verbindet die Signalmasse direkt mit der Versorgungsmasse.
www.emerson.com/tescom
Brücke J1
Eingangs-
filter-Bypass
EIN = Signalmasse mit
Versorgungsmasse
verbunden
AUS = Normaler
Modus, kein Anschluss
(empfohlen)
(Fortsetzung siehe nächste Seite)
ZURÜCK
Brücke J6
Istwert
EIN = 4–20 mA
AUS = 1–5V
Brücke J5
Sollwert
EIN = 4–20 mA
AUS = 1–5V
4-20-mA- / 1-5-V-Modelle
Brücke J1
Eingangs-
filter-Bypass
EIN = Signalmasse mit
Versorgungsmasse
verbunden
AUS = Normaler Modus, kein
Anschluss (empfohlen)
0-10-V-Modelle
Abb. 63: Brücken
Brücke J14
Hilfseingang 1
EIN = 4–20 mA
AUS = 1–5V
Brücke J15
Hilfseingang 2
EIN = 4–20 mA
AUS = 1–5V
Brücke J9
ER3000 / ER5000
Modusauswahl
EIN = ER3000
AUS = ER5000
Brücke J9
ER3000 / ER5000
Modusauswahl
EIN = ER3000
AUS = ER5000
206
