ER5000 Serie — Installationsvarianten
Verdrahtungsoptionen für zusätzliche Funktionen
Digitalausgänge
HINWEIS
HINWEIS
Diese Funktion ist nur bei „F"-Modellen des ER5000 verfügbar.
Der ER5000 stellt Digitalausgänge zur Verfügung. Überprüfen Sie die korrekten
CAUTION
CAUTION
Anschlüsse anhand Tabelle 25.
WARNING
WARNING
Tabelle 25: Verdrahtung für Digitalausgänge
J3 Pin
Kabelfarbe
Funktion
1
braun
+ Sollwert Eingang
2
rot
- Sollwert Eingang
3
orange
+ Istwert Eingang
4
gelb
- Istwert Eingang
5
grün
- RS-485-Netzwerkanschluss
6
blau
+ RS-485-Netzwerkanschluss
7
violett
+24-VDC-Stromversorgung
8
grau
24-V-Rückleitung (Masse)
9
weiß
+5-V-Ausgang (5 mA max.)
10
schwarz
Analogsignal/Masse
11
pink
Analoges Ausgangssignal
12
hellbraun
Analogsignal/Masse
J4 Pin
Kabelfarbe
Funktion
1
braun/weiß
+Hilfseingang 1
2
rot/schwarz
-Hilfseingang 1
3
orange/schwarz
+Hilfseingang 2
4
gelb/schwarz
-Hilfseingang 2
5
grün/weiß
Regelung aussetzen
6
schwarz/weiß
Digitalausgang/Masse
7
blau/weiß
Digitalausgang 1
8
grau/schwarz
Digitalausgang 2
www.emerson.com/tescom
ACHTUNG
(Fortsetzung siehe nächste Seite)
ZURÜCK
Vor jeder Verdrahtungsänderung bzw. jeder Änderung der
Brückenkonfiguration muss der Regler von der Stromversorgung getrennt
werden. Schließen Sie die Stromversorgung erst wieder an, wenn alle
zusätzlichen Anschlüsse getätigt und korrekt installiert wurden.
LAST 1
HALBLEITER-
BLAU/WEISS
RELAIS
MECHANISCHES
LAST 2
RELAIS
GRAU/SCHWARZ
VIOLETT

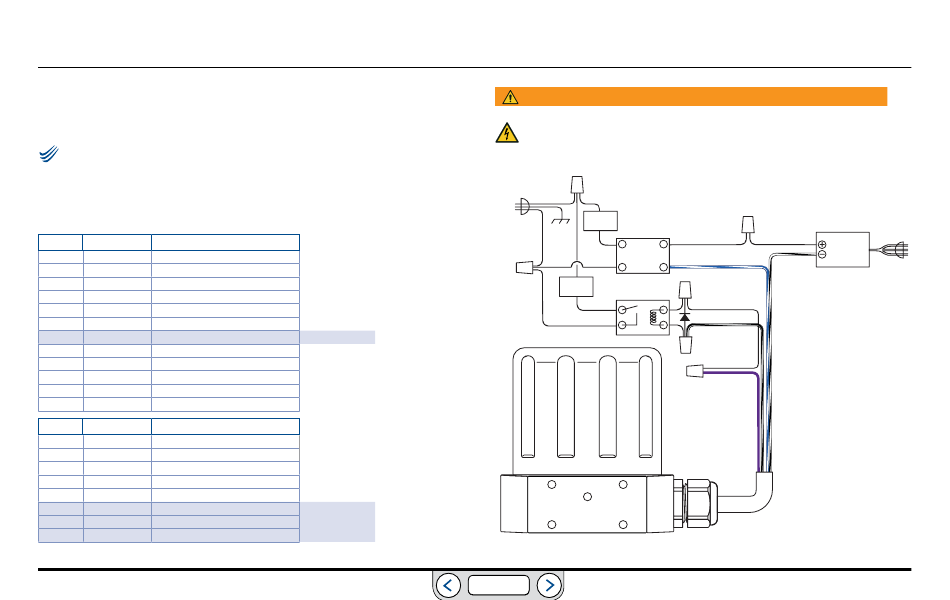

Abb. 42: Digitalausgänge des ER5000
STROMVERSORGUNG
12V DC
120V AC
SCHWARZ/WEISS
