ER5000 Serie — ERTune™ Programm: Grundfunktionen
www.emerson.com/tescom

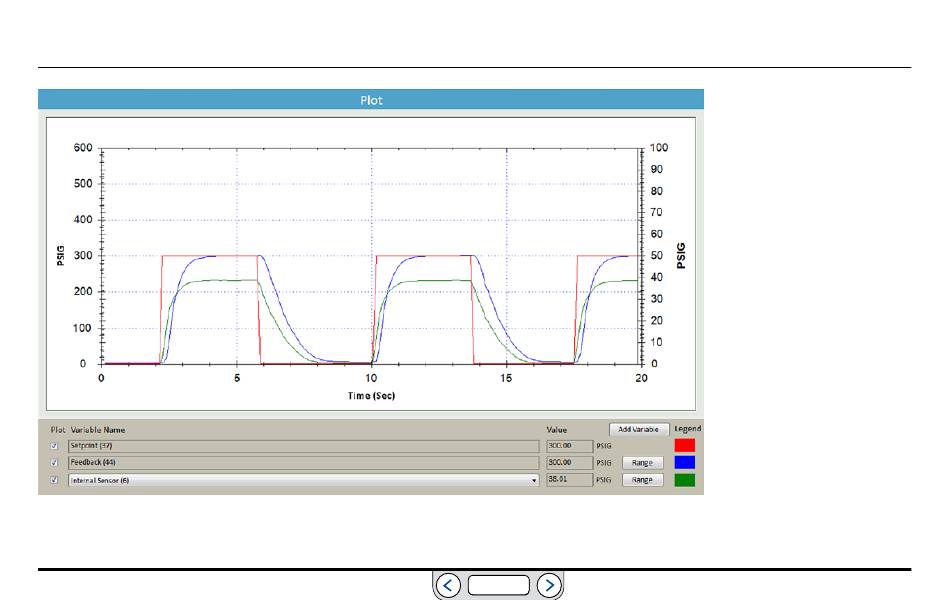

Abb. 48: Aktives Plot-Fenster
ZURÜCK
In Abb. 47 sind alle Elemente
des aktiven Plot-Fensters bei
der Reaktion des ER5000 auf
Sollwertsprünge (rote Linie)
dargestellt.
Die Reaktion ist am Istwert (blaue
Linie) ablesbar.
Die (linke) vertikale Hauptachse
und die horizontale Achse wurden
mit den Befehlen unter
Plot-
Fenster-Menüs — Hauptachsenmenü
individuell angepasst.
Bei dieser Anwendung wird auch
der interne Sensor des ER5000
in Echtzeit als
Zusätzliche Variable
(grüne Linie) abgebildet, die mit
den
Variablensteuerungen des Plot-
hinzugefügt wurde.
Fensters
zeigt den
Die Nebenachse
Messbereich des internen Sensors
an. Die grüne Linie bezieht sich auf
diesen Messbereich.
