ER5000 Serie — Installationsvarianten
Verdrahtungsvarianten für verschiedene Sollwertquellen
Digitalsollwertquelle RS485-Schnittstelle,
USB-zu-RS485-Konverter
Bei den meisten Anwendungen stellt das mitgelieferte USB-Kabel die einfachste
Verbindung zum PC dar. Der Regler kann auch für den Anschluss über einen
RS485-Konverter konfiguriert werden, wie in Abb. 28 gezeigt.
TDA(-)
TDB(+)

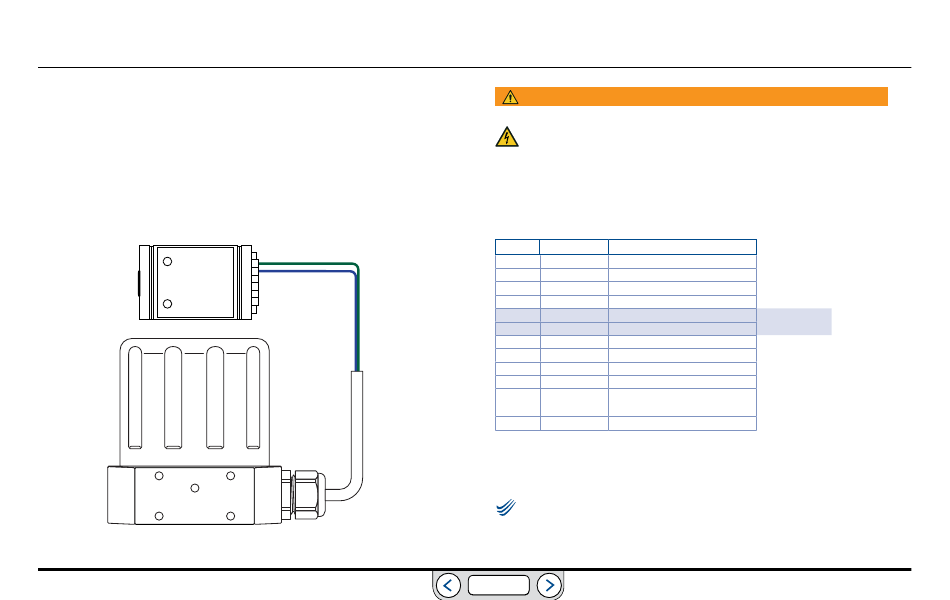

Abb. 28: USB-Anschluss (RS232-zu-RS485-Konverter)
www.emerson.com/tescom
(TESCOM™-Modell #82948)
GRÜN
BLAU
ACHTUNG
Vor jeder Verdrahtungsänderung bzw. jeder Änderung der
Brückenkonfiguration muss der Regler von der Stromversorgung getrennt
werden. Schließen Sie die Stromversorgung erst wieder an, wenn alle
zusätzlichen Anschlüsse getätigt und korrekt installiert wurden.
Überprüfen Sie die korrekten Anschlüsse anhand Tabelle 11.
Tabelle 11: Konfiguration für den RS485-Anschluss (RS232-zu-RS485-Konverter)
J3 Pins
Wire Color
Function
1
braun
+ Sollwert Eingang
2
rot
- Sollwert Eingang
3
orange
+ Istwert Eingang
4
gelb
- Istwert Eingang
5
grün
- RS-485-Netzwerkanschluss
6
blau
+ RS-485-Netzwerkanschluss
7
violett
+24-VDC-Stromversorgung
8
grau
24-V-Rückleitung (Masse)
9
weiß
+5-V-Ausgang (5 mA max.)
10
schwarz
Analogsignal/Masse
*11
*pink
Analogausgang, (nur bei „F"-
Modellen)
12
hellbraun
Analogsignal/Masse
Der USB-zu-RS485-Konverter wird über USB gespeist und muss
daher nicht direkt an eine Stromversorgung angeschlossen werden.
HINWEIS
HINWEIS
Setzen Sie die 4 Jumper auf der Rückseite des
Konverters auf: RS485, Echo Off, 2 Wire, 2 Wire
CAUTION
CAUTION
WARNING
WARNING
