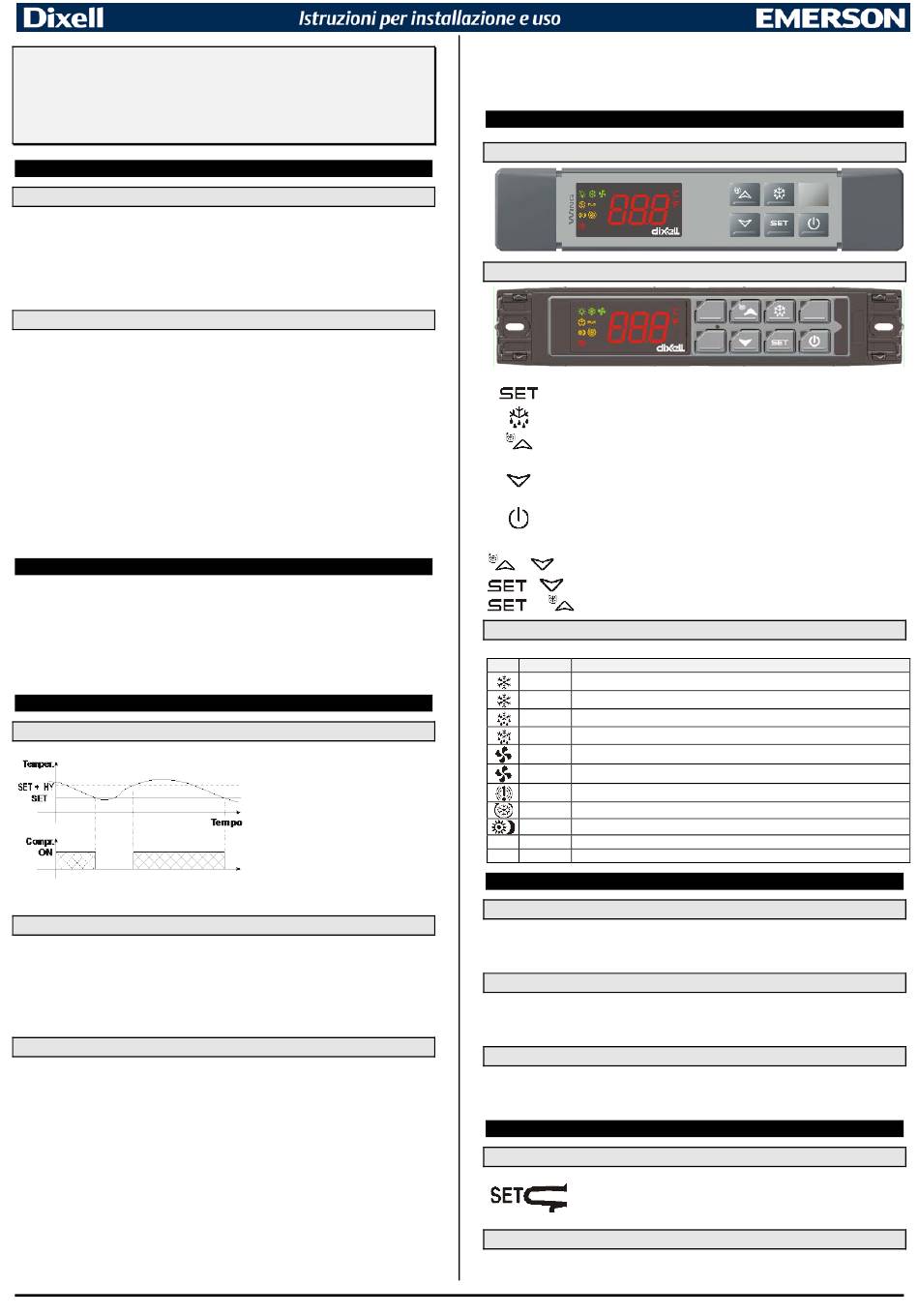

Controllori digitali con gestione sbrinamento, ventole
XW30L – CL01
XW60LS – CL02
1. AVVERTENZE GENERALI
1.1 LEGGERE PRIMA DI PROCEDERE NELL'UTILIZZO DEL MANUALE.
Il presente manuale costituisce parte integrante del prodotto e deve essere conservato presso
•
l'apparecchio per una facile e rapida consultazione.
Il regolatore non deve essere usato con funzioni diverse da quelle di seguito descritte, in
•
particolare non può essere usato come dispositivo di sicurezza.
Prima di procedere verificare i limiti di applicazione.
•
Dixell Srl si riserva la facoltà di variare la composizione dei propri prodotti, senza darne
•
comunicazione al cliente, garantendo in ogni caso l'identica e immutata funzionalità degli stessi.
1.2 PRECAUZIONI DI SICUREZZA
Prima di connettere lo strumento verificare che la tensione di alimentazione sia quella richiesta.
•
Non esporre l'unità all'acqua o all'umidità: impiegare il regolatore solo nei limiti di funzionamento
•
previsti evitando cambi repentini di temperatura uniti ad alta umidità atmosferica per evitare il
formarsi di condensa.
Attenzione: prima di iniziare qualsiasi manutenzione disinserire i collegamenti elettrici dello
•
strumento.
Lo strumento non deve mai essere aperto.
•
In caso di malfunzionamento o guasto, rispedire lo strumento al rivenditore o alla "DIXELL S.r.l,"
•
(vedi indirizzo) con una precisa descrizione del guasto.
Tenere conto della corrente massima applicabile a ciascun relè (vedi Dati Tecnici).
•
Piazzare la sonda in modo che non sia raggiungibile dall'utilizzatore finale.
•
Fare in modo che i cavi delle sonde, della alimentazione del regolatore della alimentazione dei
•
carichi rimangano separati e sufficientemente distanti fra di loro, senza incrociarsi e senza
formare spirali.
Nel caso di applicazioni in ambienti industriali particolarmente critici, può essere utile inoltre
•
adottare filtri di rete (ns. mod. FT1) in parallelo ai carichi induttivi.
2. DESCRIZIONE GENERALE
L' XW30L-CL01 e l'XW60LS-CL02, formato 38x185mm, sono controllori a microprocessore, adatti
per applicazioni su unità refrigeranti ventilate a media o bassa temperatura. Hanno 3 uscite a relè per
il controllo del compressore, dello sbrinamento, a gas caldo o a resistenza, delle ventole di
evaporatore. Sono dotati di 2 ingressi sonda NTC o PTC selezionabili, uno per la termostatazione,
l'altro per il controllo della temperatura di fine sbrinamento sull'evaporatore. E' presente inoltre un
ingresso digitale (contatti puliti), configurabile. L'uscita HOT KEY permette il collegamento, attraverso
il modulo esterno XJ485-CX, a sistemi di monitoraggio ModBUS-RTU compatibili e la
programmazione della lista parametri tramite la chiavetta di programmazione "Hot Key".
3. REGOLAZIONE
3.1 IL COMPRESSORE
In caso di guasto alla sonda l'attivazione e lo spegnimento dell'uscita sono gestite a tempo attraverso i
parametri "COn" e "COF".
3.2 LO SBRINAMENTO
Sono disponibili due modalità di sbrinamento selezionabili tramite il parametro "tdF": tdF=EL:
sbrinamento con resistenza elettrica (compress. spento)
tdF=in sbrinamento a gas caldo (il compressore rimane acceso).
Attraverso il parametro IdF si imposta l'intervallo tra cicli di sbrinamento, con MdF la sua durata
massima, con Con P2P si abilita la seconda sonda (fine sbrinamento a temperatura) o la si disabilita
(fine sbrinamento a tempo).
Terminato lo sbrinamento parte il tempo di sgocciolamento, gestibile attraverso il parametro "Fdt".
3.3 I VENTILATORI
Attraverso il parametro FnC si imposta il funzionamento dei ventilatori:
Con FnC = C_n ventole in parallelo al compressore, spente durante lo sbrinamento.
Con FnC = o_n ventole sempre accese, sono spente in sbrinamento.
Con FnC = C_Y ventole in parallelo al compressore, accese durante lo sbrinamento.
Con FnC = o_Y ventole sempre accese, accese durante lo sbrinamento.
Se la temperatura rilevata dalla sonda di evaporatore è superiore a quella impostata nel parametro
"FSt" (Set blocco ventole) le ventole rimangono spente, questo per far sì che nella cella venga
immessa aria sufficientemente fredda.
Il parametro Fnd imposta il tempo di ritardo attivazione ventole dopo lo sbrinamento.
3.3.1 Marcia forzata dei ventilatori
Questa funzione, abilitata dal parametro Fct, è pensata per eliminare il funzionamento a intermittenza
dei ventilatori, che si può verificare dopo uno sbrinamento o all'accensione del controllore, quando
l'aria dell'ambiente riscalda l'evaporatore.
Se la differenza di temperatura tra sonda evaporatore e sonda cella è superiore al valore impostato in
Fct, le ventole sono sempre azionate. Con Fct=0 la funzione è disabilitata.
1598029000 XW30L-XW60LS CLD IT-GB-FR-SP-TD r2.1 23.09.2015
Il relè del compressore viene attivato per
mantenere una determinata temperatura
fissata dal set point. L'isteresi Hy è
automaticamente sommata al set point. Se
la temperatura aumenta e raggiunge il set
point più l'isteresi, il compressore viene
attivato, per essere poi spento quando la
temperatura si riporta al valore del set point.
(vedi figura)
XW30L – XW60LS
3.3.2 Attivazione ciclica dei ventilatori con compressore spento
Quando FnC = c-n o c-Y (ventole in parallelo al compressore), con i parametri Fon e FoF le ventole
possono effettuare cicli di accensione e spegnimento a compressore spento, in modo da mantenere
sempre una corretta ventilazione nella cella. Alla fermata del compressore, le ventole continuano a
rimanere accese per il tempo Fon. Con Fon =0 le ventole restano ferme con compressore spento.
4. FRONTALE

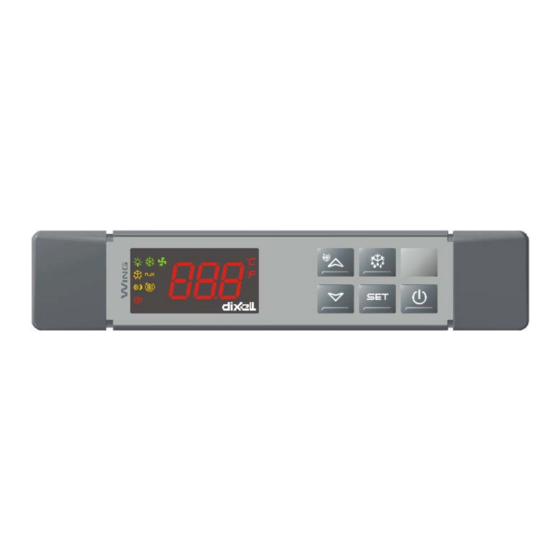

4.1 XW30L – XW60LS A PANNELLO
4.2 XW30L A RETRO-PANNELLO
Per visualizzare o modificare il set point. In programmazione seleziona un
parametro o conferma un valore
(DEF) Per avviare uno sbrinamento
(UP) Per vedere i dati di un eventuale allarme di temperatura. In programmazione
scorre i codici dei parametri o ne incrementa il valore
(DOWN) Per vedere i dati di un eventuale allarme di temperatura.
In programmazione scorre i codici dei parametri o ne decrementa il valore.
Con FSU=FoF o Fon, se premuto per 3 sec varia il modo di funzionamento dei
ventilatori.
(ONOFF) Accende e spegne lo strumento.
COMBINAZIONI DI TASTI
+
Per bloccare o sbloccare la tastiera.
+
Per entrare in programmazione.
+
Per uscire dalla programmazione.
4.3 SIGNIFICATO DEI LED
Sul display esiste una serie di punti. Il loro significato è descritto nella tabella
LED MODO
Acceso Compressore/i attivo/i
Lampegg. Ritardo contro partenze ravvicinate
Acceso Sbrinamento in corso
Lampegg. Sgocciolamento in corso.
Acceso Ventole attive
Lampegg. Ritardo accensione ventole in corso
Acceso Si è verificato allarme di temperatura
Acceso Ciclo continuo in corso
Acceso Energy saving in corso
°C Acceso Unità di misura
°C Lampegg. - Programmazione
5. MEMORIZZAZIONE TEMPERATURA MASSIMA E MINIMA
5.1 PER VEDERE LA TEMPERATURA MINIMA
1.
Premere e rilasciare il tasto DOWN.
2.
Verrà visualizzato il messaggio "Lo" seguito dalla minima temperatura raggiunta.
3.
Premendo il tasto DOWN o aspettando 5 sec si tornerà a visualizzare la temperatura normale.
5.2 PER VEDERE LA TEMPERATURA MASSIMA
1.
Premere e rilasciare il tasto UP.
2.
Verrà visualizzato il messaggio "Hi" seguito dalla massima temperatura raggiunta.
3.
Premendo il tasto UP o aspettando 5 sec si tornerà a visualizzare la temperatura normale.
5.3 PER CANCELLARE LA TEMPERATURA MASSIMA O MINIMA
1. Quando si visualizza la temperatura memorizzata tenere premuto il pulsante SET per alcuni
secondi (appare scritta rSt).
2. Per confermare la cancellazione la scritta rSt inizia a lampeggiare.
6. PRINCIPALI FUNZIONI
6.1 PER VEDERE IL SET POINT
1) Premere e rilasciare il tasto SET: il set point verrà immediatamente
visualizzato;
2) Per tornare a vedere la temperatura, aspettare 5 sec o ripremere il tasto
SET.
6.2 PER MODIFICARE IL SETPOINT
1) Premere il tasto SET per almeno 2 sec.
2) Il set point verrà visualizzato, e il LED °C inizia a lampeggiare;
SIGNIFICATO
