ER5000 Serie — ERTune™ Programm: Grundfunktionen
Proportionalanteil einstellen
1. Sollwert hin- und herschalten.
2. Achten Sie auf Anlaufzeit, Stabilität und Einschwingzeit des ER5000.
Die Reaktion des ER5000 sollte den Sollwertsprung so exakt wie
möglich wiedergeben.

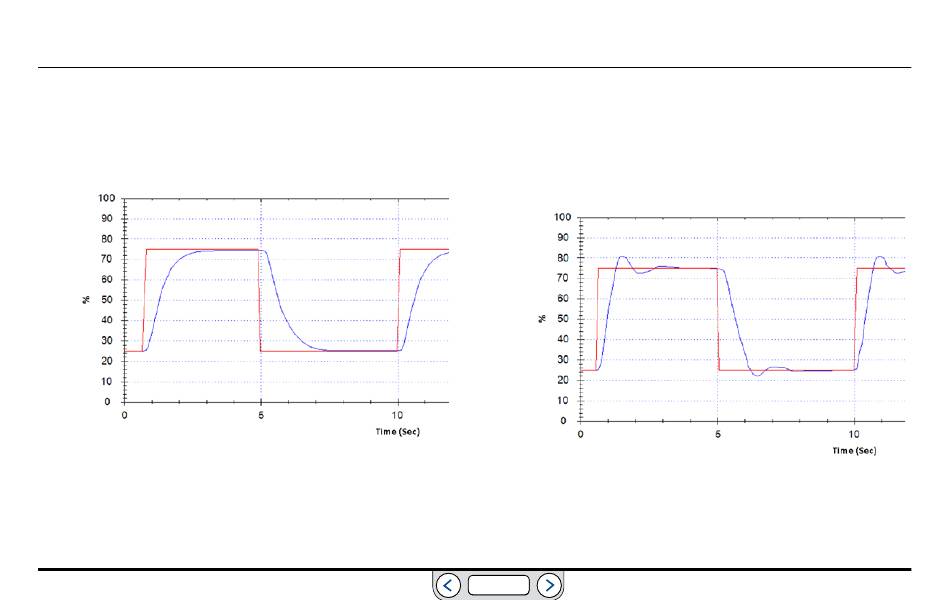

Abb. 51: Beispielabstimmung: Ursprüngliche PID-Einstellungen
Stabile Reaktion, aber Anlaufzeit und Einschwingzeit sind langsam. Das Steigern des
Proportionalanteils verkürzt die Ansprechzeit.
3. Bewegen Sie den Schieber des Proportionalanteils nach rechts oder
geben Sie im Feld neben dem Schieber eine höhere Zahl ein. Lesen
Sie auch die
Abstimmungstipps Proportionalanteil
www.emerson.com/tescom
.
ZURÜCK
4. Sollwert weiterhin hin- und herschalten. Achten Sie auf die
Änderung in der Reaktion des ER5000.
5. Bewegen Sie den Schieber des Proportionalanteils weiter nach
rechts, bis ein übermäßiges Über-/Nachschwingen zu beobachten
ist oder bis keine spürbare Verbesserung der Anlaufzeit mehr
festzustellen ist.
Abb. 52: Beispielabstimmung: erhöhter Proportionalanteil
Schnellere Reaktion, aber inakzeptables Über- und Nachschwingen
(Fortsetzung siehe nächste Seite)
