ER5000 Serie — Erste Schritte
Anschluss und Überprüfung der Stromversorgung (Fortsetzung)
1.
Siehe Tabelle 2 unten und
Abb. 9
Anschlüsse zu überprüfen.
Tabelle 2: Netzkabelanschluss zur Stromversorgung
J3 Pin
Kabelfarbe
Funktion
1
braun
+ Sollwert Eingang
2
rot
- Sollwert Eingang
3
orange
+ Istwert Eingang
4
gelb
- Istwert Eingang
5
grün
- RS-485-Netzwerkanschluss
6
blau
+ RS-485-Netzwerkanschluss
7
violett
+24-VDC-Stromversorgung
8
grau
24-V-Rückleitung (Masse)
9
weiß
+5-V-Ausgang (5 mA max.)
10
schwarz
Analogsignal/Masse
*11
*pink
Analogausgang, (nur bei „F"-Modellen)
12
hellbraun
Analogsignal/Masse
2.
Bei Standard ER5000 ist das 12-adrige Kabel vorinstalliert (Stecker J3), bei „F"-
Modellen das 20-adrige Kabel (Stecker J3 und J4).
3.
Schließen Sie das violette Kabel (Pin 7) an die +24-VDC-Stromversorgung an.
4.
Schließen Sie das graue Kabel (Pin 8) an die Masse der Stromversorgung an.
5.
Schließen Sie die Stromversorgung an.
www.emerson.com/tescom
auf der nächsten Seite, um die korrekten
Standard-
Installation
Strom-
versorgung
Elektropneumatischer
Regler
Versorgungsdruck

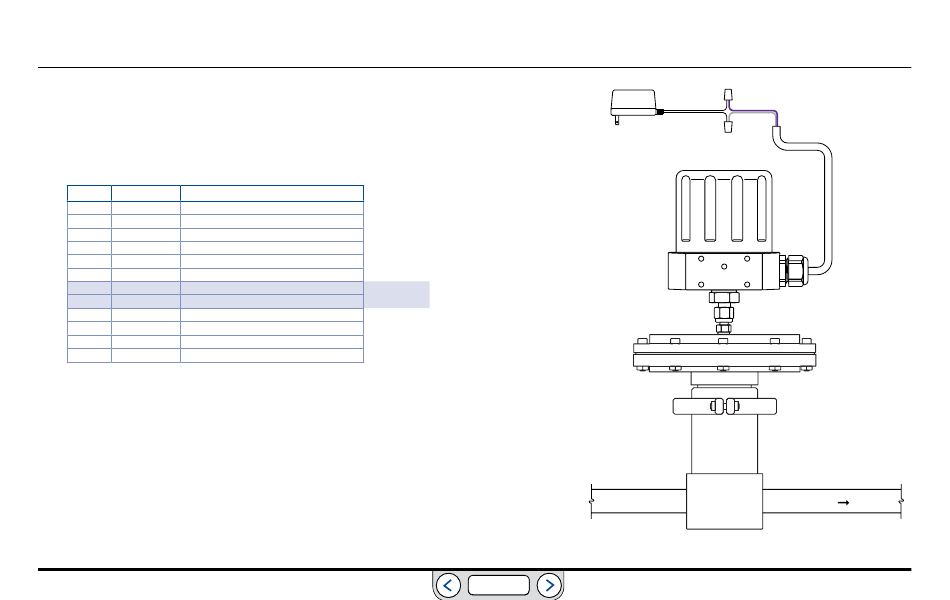

Abb. 9: Anschluss des ER5000 an die Stromversorgung
ZURÜCK
+24V DC
VIOLETT
MASSE
GRAU
Adapter
Mechanischer
Druckregler
Zum Prozess
66
