ER5000 Serie — Installationsvarianten
Verdrahtungsvarianten für Istwertquellen
Externe Rückführung 4-20 mA, potenzialfreier Eingang,
Monitoring des Istwertsignals durch A/D-Karte in PC oder SPS
In Abb. 34 wird gezeigt, wie das Istwertsignal mit einer A/D-Karte in einem PC
bzw. einer SPS überwacht werden kann. Das Istwertsignal kann auch über die
USB-Verbindung zwischen dem ER5000 und dem PC durch das Auslesen von
Variable 44 (ID_FEEDBACK) überwacht werden.

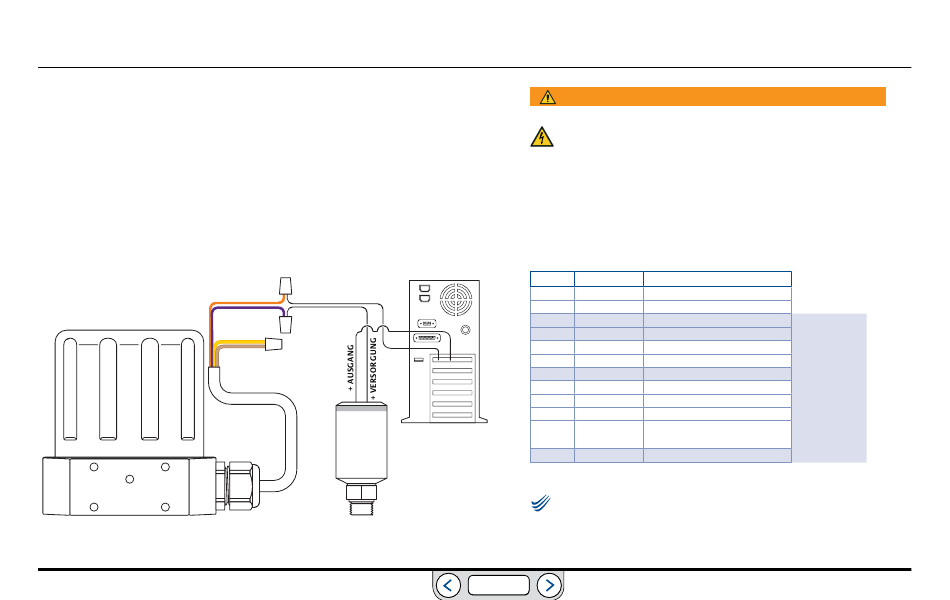

Abb. 34: Monitoring des externen Istwertsignals 4-20 mA (potenzialfreier Eingang)
www.emerson.com/tescom
ORANGE
VIOLETT
+I IN
GELB
HELLBRAUN
- I IN
DRUCKMESS-
UMFORMER
ACHTUNG
Vor jeder Verdrahtungsänderung bzw. jeder Änderung der
Brückenkonfiguration muss der Regler von der Stromversorgung
getrennt werden. Schließen Sie die Stromversorgung erst wieder an,
wenn alle zusätzlichen Anschlüsse getätigt und korrekt installiert
wurden.
Überprüfen Sie die korrekten Anschlüsse anhand Tabelle 17.
Tabelle 17: Verdrahtung für das Monitoring des externen Istwertsignals 4-20 mA (potenzialfreier
Eingang)
J3 Pin
Kabelfarbe
1
braun
2
rot
3
orange
4
gelb
5
grün
6
blau
7
violett
8
grau
9
weiß
10
schwarz
*11
*pink
PC
12
hellbraun
HINWEIS
HINWEIS
Überprüfen Sie, ob Brücke J6 (siehe
4-20-mA-Betrieb installiert ist.
CAUTION
CAUTION
WARNING
WARNING
ZURÜCK
Funktion
+ Sollwert Eingang
- Sollwert Eingang
+ Istwert Eingang
- Istwert Eingang
- RS-485-Netzwerkanschluss
+ RS-485-Netzwerkanschluss
+24-VDC-Stromversorgung
24-V-Rückleitung (Masse)
+5-V-Ausgang (5 mA max.)
Analogsignal/Masse
Analogausgang, (nur bei „F"-
Modellen)
Analogsignal/Masse
Abb. 19
Brücken) für den
