ER5000 Serie — Installationsvarianten
Stecker und Kabel
Der ER5000 besitzt zwei
Anschlussblöcke. der 12-polige
Anschluss J3 wird bei allen Versionen
benötigt, der 8-polige hingegen nur bei
den„F"-Modellen
Bei Standard ER5000 ist das 12-adrige
Kabel vorinstalliert (Stecker J3), bei „F"-
Modellen das 20-adrige Kabel (Stecker
J3 und J4).
Die Vorgängerversion verwendete
separate Kabel für den Standard und
den zusätzlichen Stecker. Im ER5000
sind alle Signale in einem 20-adrigen
Kabel zusammengefasst.
Die Kabel sind farbkodiert zur
einfacheren Indentifikation. Kabel, die
zum Anschlussblock J3 führen, sind
einfarbig. Diejenigen, die zum Anschlussblock J4 führen, sind
zweifarbig gestreift. Siehe
Abb. 18: Stecker und Kabel
www.emerson.com/tescom
12-Pin MTA Anschluss
zum J3 Anschlussblock
Pin 1
Pin 2
Pin 3
Standard
Pin 4
Alle Modelle
Pin 5
Pin 6
Pin 7
Pin 8
Pin 9
Pin 10
Pin 11
Pin 12
8-Pin MTA Anschluss
zum J4 Anschlussblock
Pin 1
Pin 2
Pin 3
Pin 4
Zusatz
Nur"F" -Modelle
Pin 5
Pin 6
Pin 7
Pin 8
ZURÜCK
J3 Pin
Kabelfarbe
1
braun
2
rot
3
orange
4
gelb
5
grün
6
blau
7
violett
8
grau
9
weiß
10
schwarz
11
pink
*
*
12
Hellbraun
J4 Pin
Kabelfarbe
1
braun/weiß
2
rot/schwarz
3
orange/schwarz
4
gelb/schwarz
5
grün/weiß
6
schwarz/weiß
7
blau/weiß
8
grau/schwarz

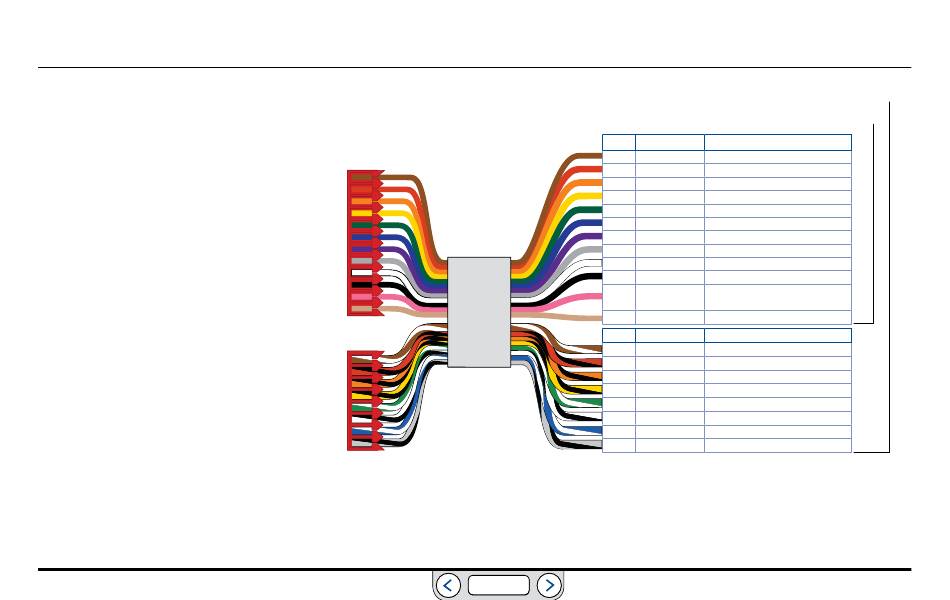

Abb. 18: Stecker und Kabel
"F" Modelle mit 20-adrigem Kabel
Standardmodelle mit 12-adrigem Kabel
Funktion
+Sollwert Eingang
-Sollwert Eingang
+ Istwert Eingang
- Istwert Eingang
-RS485 Netzwerkanschluss
+RS485 Netzwerkanschluss
+24-VDC-Stromversorgung
24-V-Rückleitung (Masse)
+5-V-Ausgang (5 mA max.)
Analogsignal/Masse
Analogausgang,
(nur bei „F"-Modellen)
Analogsignal/Masse
Funktion
+Hilfseingang #1
-Hilfseingang #1
+Hilfseingang #2
-Hilfseingang #2
Regelung aussetzen
Digitalsignal/Masse
Digitalausgang #1
Digitalausgang #2
