ER5000 Serie — Installationsvarianten
Verdrahtungsoptionen für zusätzliche Funktionen
„Suspend"-Modus
HINWEIS
HINWEIS
Diese Funktion ist nur bei „F"-Modellen des ER5000 verfügbar.
Eine neue Funktion bei den „F"-Modellen des ER5000 ist der „Suspend"-Modus.
CAUTION
CAUTION
Ist der „Suspend"-Modus aktiviert, bleiben die Einlass- und Auslassventile voll
WARNING
WARNING
geschlossen und der PID-Algorithmus wird unterbrochen. Dadurch wird ein
stabiler Zustand sichergestellt, ohne ungewollte Reaktionen auf Störungen, bis
der „Suspend"-Modus wieder deaktiviert wird. Diese Funktion eignet sich für
Anwendungen wie die Kalibrierung eines Sensors oder die Leckageprüfung, bei
denen besondere Stabilität erforderlich ist.

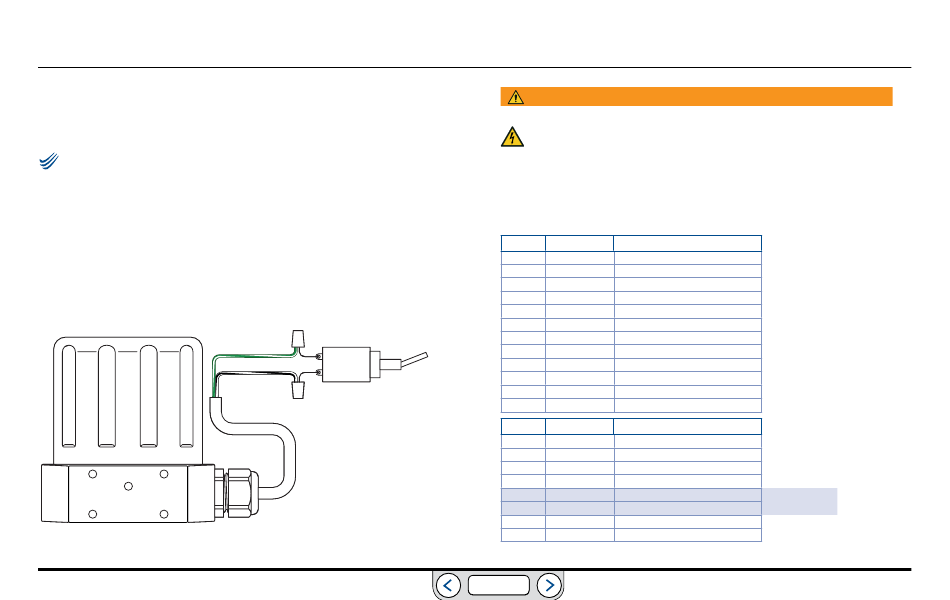

43: „Suspend"-Modus
www.emerson.com/tescom
Grün/Weiß
START-/
STOPP-
SCHALTER
Schwarz/Weiß
ACHTUNG
Vor jeder Verdrahtungsänderung bzw. jeder Änderung der
Brückenkonfiguration muss der Regler von der Stromversorgung getrennt
werden. Schließen Sie die Stromversorgung erst wieder an, wenn alle
zusätzlichen Anschlüsse getätigt und korrekt installiert wurden.
Überprüfen Sie die korrekten Anschlüsse anhand Tabelle 26.
Tabelle 26: Verdrahtung für den „Suspend"-Modus
J3 Pin
Kabelfarbe
1
braun
2
rot
3
orange
4
gelb
5
grün
6
blau
7
violett
8
grau
9
weiß
Abb.
10
schwarz
11
pink
12
hellbraun
J4 Pin
Kabelfarbe
1
braun/weiß
2
rot/schwarz
3
orange/schwarz
4
gelb/schwarz
5
grün/weiß
6
schwarz/weiß
7
blau/weiß
8
grau/schwarz
ZURÜCK
Funktion
+ Sollwert Eingang
- Sollwert Eingang
+ Istwert Eingang
- Istwert Eingang
- RS-485-Netzwerkanschluss
+ RS-485-Netzwerkanschluss
+24-VDC-Stromversorgung
24-V-Rückleitung (Masse)
+5-V-Ausgang (5 mA max.)
Analogsignal/Masse
Analoges Ausgangssignal
Analogsignal/Masse
Funktion
+Hilfseingang 1
-Hilfseingang 1
+Hilfseingang 2
-Hilfseingang 2
Regelung aussetzen
Digitalausgang/Masse
Digitalausgang 1
Digitalausgang 2
