Emerson EC3-X33 Betriebsanleitung

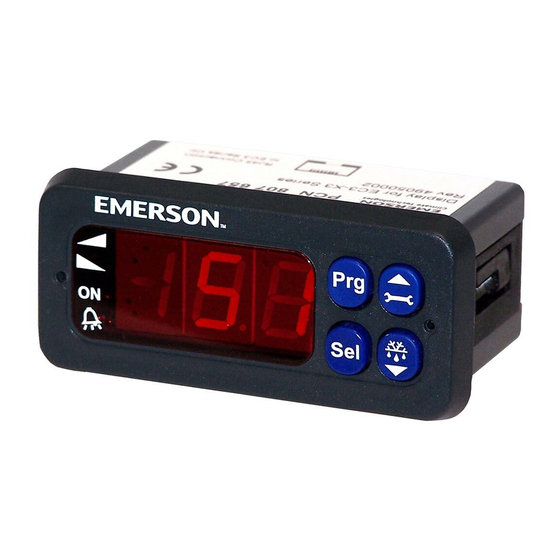

EC3-X33 Überhitzungsregler und ECD-002 Anzeige- / Einstelleinheit
Beschreibung
EC3-X33 sind universelle
Überhitzungsregler zur Steuerung
der schrittmotorgesteuerten
elektrischen Regelventile EX4 bis
EX8.
!
Sicherheitshinweise:
Lesen Sie bitte die Betriebsanleitung gründlich. Nichtbeachten kann zum
•
Versagen, zur Zerstörung der Anlage oder zu Verletzungen führen.
Der Einbau darf nur von geschulten Fachkräften vorgenommen werden.
•
Vor Verdrahtung muß die Anlage stromlos geschaltet werden.
•
Die Anlage darf erst dann in Betrieb genommen werden, wenn alle
•
Verbindungen hergestellt sind.
Beachten Sie bitte die einschlägigen Vorschriften für die Installation
•
elektrischer Anlagen
Bemerkung: EC3-X33 Regler enthalten einen wiederaufladbaren Blei-Gel-Akku,
der nicht im normalen Haus- oder Gewerbemüll entsorgt werden darf. Er muß
gemäß Batterieverordnung dem
zugeführt werden (Umsetzung der 98/101/EG in nationales Recht). Weitere
Informationen erhalten Sie beim für Ihre Stadt zuständigen Recyclinghof.
Technische Daten
Versorgungsspannung 24VAC ±10%; 50/60Hz; 1A
Leistungsaufnahme 25VA max, inclusive EX4 ... EX8
Anschlüsse Steckbare Schraubklemmen für Adern mit max.
0.14 ... 1.5mm
Erdungsanschluss für 6.3 mm Flachstecker
Schutzklasse IP20
Verbindung zu ECD-002 ECC-Nxx oder CAT5 Kabel mit RJ45 Anschlüssen
Digitaleingänge 0/24VAC/DC zum Ein- bzw. Ausschalten
NTC Analogeingang Alco Controls Temperatursensor ECN-N60
4-20 mA Analogeingang von PT5 Drucktransmitter
4-20 mA Analogausgang für externen Regler mit 12/24VDC Speisespannung
und geeignetem internen Widerstand
Abweichung vom
Eingangssignal ± 8% max.
Ausgang Alarmrelais Wechsler (geeignet für 24V AC/DC),
Induktive Last: 2A
Aktiviert: Bei Normalbetrieb (kein Alarmzustand)
Inaktiviert: im Alarmzustand oder bei abgeschalteter Spannung
Wird das Alarmrelais nicht verwendet, muß das System auf andere Weise
!
vor Schäden durch Stromausfall geschützt werden.
Schrittmotorausgang für Maximalstrom 0.8 A mit nominal 24VDC
EX4...EX8 Betriebsspannung
Temperaturbereich 0 ... 60°C
1 ... 25°C (für optimale Batterielebensdauer)
> 35°C Batterielebensdauer < 2 Jahre
Um das System vor Schäden durch Stromausfall zu schützen empfehlen
!
wir einen jährlichen Austausch des Akkus..
Einbau
EC3-X33 sind für die Montage auf Standard DIN-Schienen geeignet.
Montageposition: Auf senkrechten Flächen, mit dem Motoranschluß nach oben.
Elektrischer Anschluss
Den elektrischen Anschluss gem. Verdrahtungsschema durchführen!
•
Versorgungsspannung erst nach kompletter Installation anlegen!
•
Gehäuse mit einem 6.3mm Flachstecker erden!
•
Wichtig: Signalleitungen und Leitungen mit Netzspannung in getrennten
•
Kabelschächten verlegen, Mindestabstand 30mm!
Achtung: Für die 24V Stromversorgung sind ausschließlich Transformatoren der
Klasse II zu verwenden. Die 24V Leitungen dürfen nicht geerdet werden. Wir
empfehlen die Verwendung jeweils separater ALCO Transformatoren für EC3
Regler und die Regler anderer Hersteller, weil unter Umständen über die
Erdleitungen Kurzschlüsse entstehen können.
Dokument Nr.: EC3-X33_65126_DE_R08.doc
hierfür vorgesehenen Entsorgungssystem
2
Querschnitt
ersetzt R07
Betriebsanweisung
Status des Digitaleingangs in Abhängigkeit vom Betriebszustand des
Verdichters / Thermostats
Befehlsgeber Betriebszustand
Verdichter startet
Verdichter
Verdichter stoppt
Anforderung (Verdichter Ein)
Thermostat
Keine Anforderung

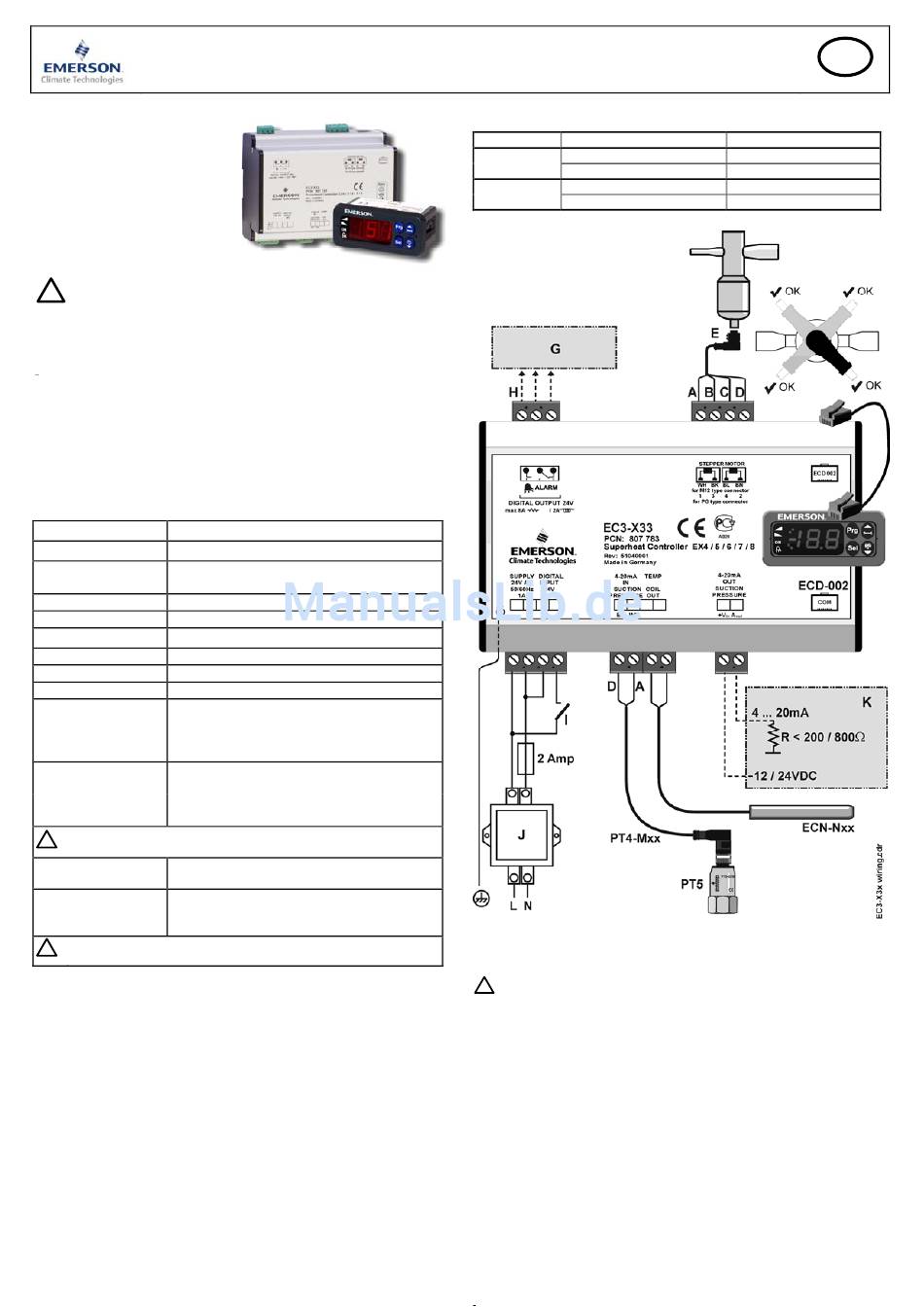

Verdrahtungsschema
Kabelfarbe: A = Weiß B = Schwarz C = Blau D = Braun
E Kabel-Steckereinheit EXV-Mxx zur Verbindung mit EX4 .. EX8
G Schaltschrank, Anlagenregler
H Alarmrelais, Wechsler. Inaktiv bei Alarm oder fehlender Stromversorgung
!
Das Alarmrelais dient zum Schutz des Systems bei Stromausfall, wenn
Kommunikations-Schnittstelle oder ECD-002 nicht verwendet werden!
I Digitaleingang (0V = Aus; 24V = Ein)
J Trafo Klasse II, 24VAC Sekundär/ 25VA
K Anlagenregler (kann analoges Ausgangssignal von EC3 benutzen)
Vorbereitungen für Inbetriebnahme:
Den gesamten Kältekreislauf vakuumieren.
•
:
Achtung Elektrische Regelventile von Alco werden halbgeöffnet ausgeliefert.
Den Kältekreislauf nur bei geschlossenem Ventil mit Kältemittel füllen.
Versorgungsspannung 24V zu EC3 einschalten, der Digitaleingang bleibt bei 0V.
•
Das Ventil wird zugefahren.
Bei geschlossenem Ventil System mit Kältemittel füllen.
•
Achtung: Vor der Inbetriebnahme des EC3 müssen die Haupt-Parameter
eingestellt und der 24V-Digitaleingang darf nicht am EC3 angeschlossen werden.
ECD-002 mit EC3 gem. Verdrahtungsschema über das Anschlusskabel ECC-Nxx
•
oder sonstigem Standard CAT5-Kabel mit RJ45 Steckern verbinden.
1 / 4
D
Digitaleingang
zu / 24V (Start)
offen / 0V (Stopp)
zu / 24V (Start)
offen / 0V (Stopp)
PCN 865009 05.08.2009
