ER5000 Serie — Typische Anwendungen
ER5000: Typische Anwwendung
explosionsgefährdeter Bereich)
ACHTUNG
Beachten und wenden Sie stets die neuesten Standards für explosionsgefährdete
Bereiche an, die in Ihrer Region nach ANSI, ISO, ATEX und OSHA vorgeschrieben
werden, um zu entscheiden, ob Ihre Anwendung eine Ex-geschützte Version
(ER5050) erfordert, wenn das der Fall ist beachten Sie die
das Ex-geprüfte Modell ER5050 auf Seite 110.
Systemdruckregelung
In einer typischen Anwendung wird der Ausgang des ER5000 an einen dome
gesteuerten (
) oder pneumatisch übersetzten (
Dome Steuerung
) Druckminderer, in der Regel mit Hilfe des mitgelieferten NPTF-
Übersetzung
Adapters 1/2" SAE x 1/8", angeschlossen. Dies ist in Abb. 4 dargestellt.
Der ER5000 wird von einer externen Quelle mit einem
bis zu 8,2 bar, wobei 7,5 bar typisch sind, gespeist. Der ER5000 steigert
den
am pneumatisch übersetzten Druckregler, indem er das
Steuerdruck
Magnetventil am Eingang öffnet und senkt den
Pulsweitenmodulierung (PWM)
Steuerdruck, indem er das pulsweitenmodulierte Magnetventil am Ausgang
öffnet. Der Entlüftungsanschluss entlüftet in der Regel in die Umgebung.
Der im externen Regelmodus konfigurierte Regler erfasst den
durch einen im Prozessmedium eingebauten Druckmessumformer.
www.emerson.com/tescom
(Nicht
Installationshinweise für
Pneumatische
von
Versorgungsdruck
Systemdruck
ZURÜCK
Versorgungs-
druck des ER5000
7,5 bar
Adapter
Mechanischer
Druckregler
Eingangsdruck

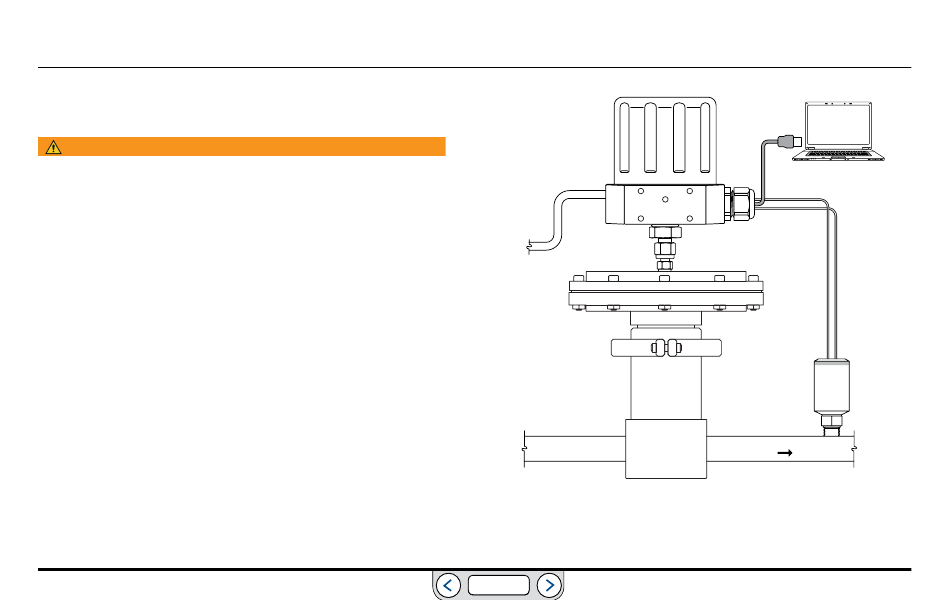

Abb. 4: Typische ER5000-Anwendung.
Regler wird mit Adapter auf einem pneumatischen übersetzten Druckregler montiert.
Istwert von externem Druckmessumformer. Sollwert von einem Profil, das über die USB-
Schnittstelle auf den PC heruntergeladen wurde.
USB-
Anschluss
PC
Externer
Druckmessumformer
Ausgangsdruck
zum Prozess
39
