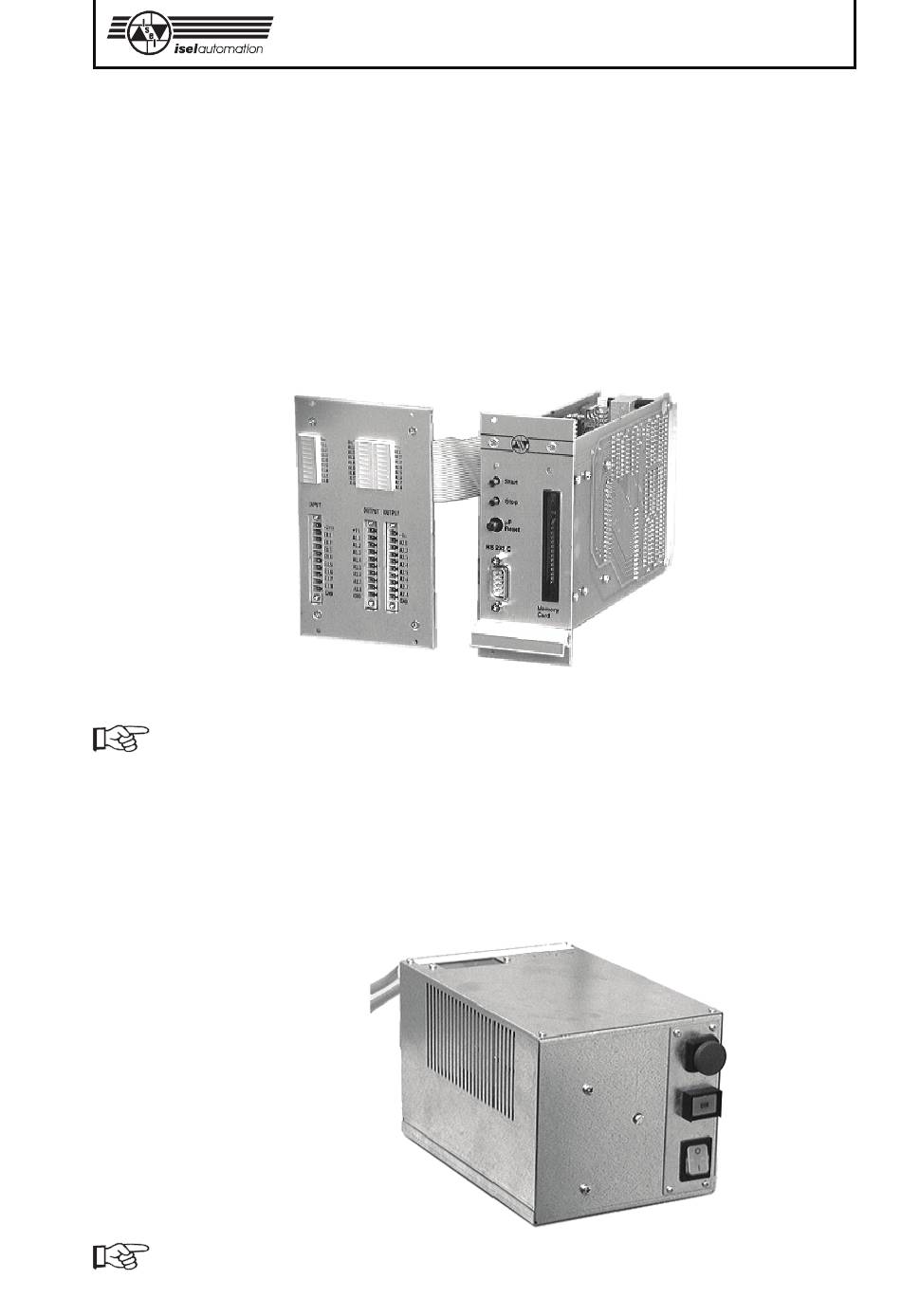

Interfacekarte UI 4.C-E/A
Die Interfacekarte ist eine 8-Bit-Prozessorkarte zur Ansteuerung von maximal drei
Schrittmotor-Leistungsendstufen. Das Betriebssystem berechnet aus den seriell
übergebenen Positionier- und Steuerinformationen die Schrittfrequenzen der einzelnen
Schrittmotoren sowie den Zustand der entsprechenden Signalein-/ausgänge. Dabei ist
die Interfacekarte sowohl im DNC-Modus (on-line) als auch im CNC-Modus (Speicher-
betrieb) programmierbar.
Als Datenspeicher verfügt die Karte über ein 32 kB RAM-Speicher, der durch einen
nachrüstbaren Akku in einen quasipermanent-Speicher umgewandelt werden kann.
Zur Einbeziehung von externen Funktionen unterstützt die Interfacekarte acht
optoisolierte Signalein- und 16 Relais-Schaltausgänge.
Interfacekarte mit E/A-Modul
Zusätzliche Informationen zur UI 4.C-E/A sind im Anhang 1 enthalten
Â
Powerblock PB 450-C
Der Powerblock PB 450-C ist eine kompakte Stromversorgungseinheit für Leistungs-
einheiten/Controller. Er umfasst neben der Bereitstellung der Zwischenkreisspannung
(Betriebsspannung der Leistungsendstufen) auch die Steuer- und Überwachungs-
funktionen von sicherheitsrelevanten Komponenten einer komplexen Antriebssteuerung.
Powerblock PB 450-C
Zusätzliche Informationen zum Powerblock sind im Anhang 3 enthalten
isel-Schrittmotor-Controller C 116-4
