isel-Schrittmotor-Controller C 116-4
Ã

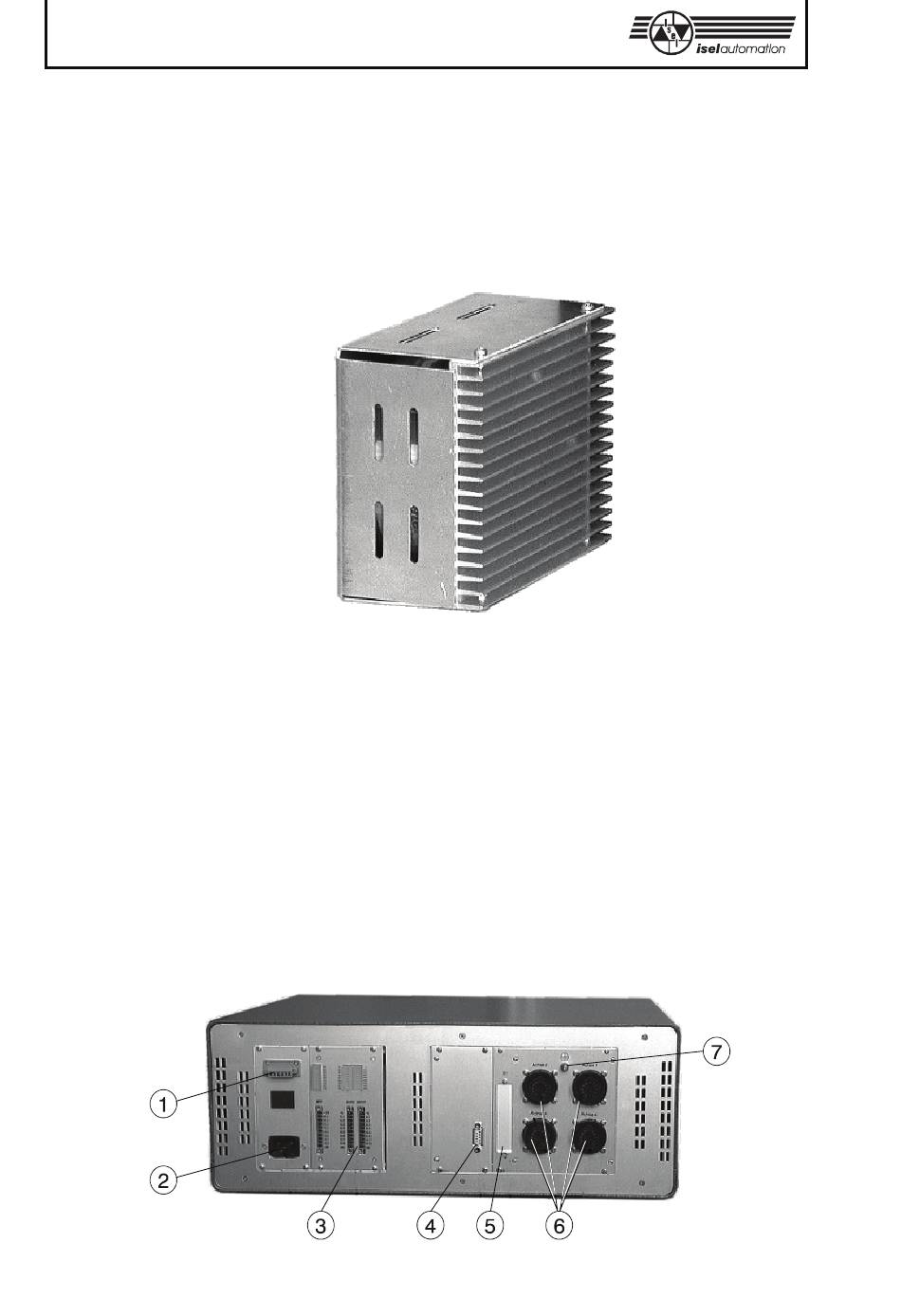

DC-Netzteil (optional)
Das Einbaunetzteil dient zur Spannungsversorgung der externen Signalein- und
ausgänge des Schrittmotor-Controllers.
Das Netzteil wird innerhalb des Controllergehäuses montiert und über die
Spannungsversorgung des Controllers eingeschaltet. Die Ausgangsleistung der
stabilisierten Festspannung beträgt + 24 V/2,6 A. Hierdurch lassen sich kleinere
Schalteinheiten (z. B. Ventile, Relais, Sensoren etc.) ohne zusätzliche Maßnahmen direkt
betreiben.
Einbaunetzteil 24 V/2,6 A
Ä
Verbindungsplatine
Die Verbindungsplatine dient zur Aufnahme der Schrittmotor-Leistungskarten UMS 3.5
sowie der Prozessorkarte. Ebenso wird hier (bei herausgezogener Leistungskarte) die
Betriebsart-Einstellung der Schrittmotoren festgelegt (siehe Kapitel 2.2 Absatz 7).
4.3

Anschluss und Inbetriebnahme

Verbinden Sie den Schrittmotor-Controller C 116-4 und die mechanischen
Antriebskomponenten über die Steckverbinder auf der Rückseite der Geräte.
Rückansicht C 116-4
