5.3
Statusanzeigen des Powerblocks
Zur Anzeige der Betriebszustände verfügt der Powerblock über vier LEDs. (V1 bis V4)
À
LED V1
Á
LED V2
Â
LED V3
Ã
LED V4
Die LED's im einzelnen:
V1
Die LED V1 zeigt an, dass der Bremschopper aktiv ist und damit einen Last-
widerstand parallel zum Zwischenkreiskondensator schaltet. Dieser Betriebszu-
stand kann durch zwei Ereignisse herbeigeführt werden:
• Überspannung am Kondensator z. B. durch Energierückspeisung des
angeschlossenen DC-Servomotors.
• Einschalten des Lastwiderstandes zum schnellen Abbau der Speicherenergie
des Zwischenkreiskondensators nach Ausschalten des Sicherheitskreises.
Die LED V2 signalisiert, dass der Eingang Endlagenschalter aktiv (+ 24 V) ist
V2
und die Überwachung durch den Sicherheitskreis erfüllt ist.
V3
Die LED V3 leuchtet, sobald am Signaleingang Antriebsfreigabe ein
+ 24 V-Signal anliegt und damit die Leistungsendstufen ihre Betriebsbereitschaft
melden. Der Eingang wirkt direkt in den Sicherheitskreis des Powerblockes.
Die LED V4 leuchtet, wenn der Sicherheitskreis Betriebsbereit ist, d. h. wenn
V4
folgende sicherheitsrelevanten Bedienteile aktiv sind.

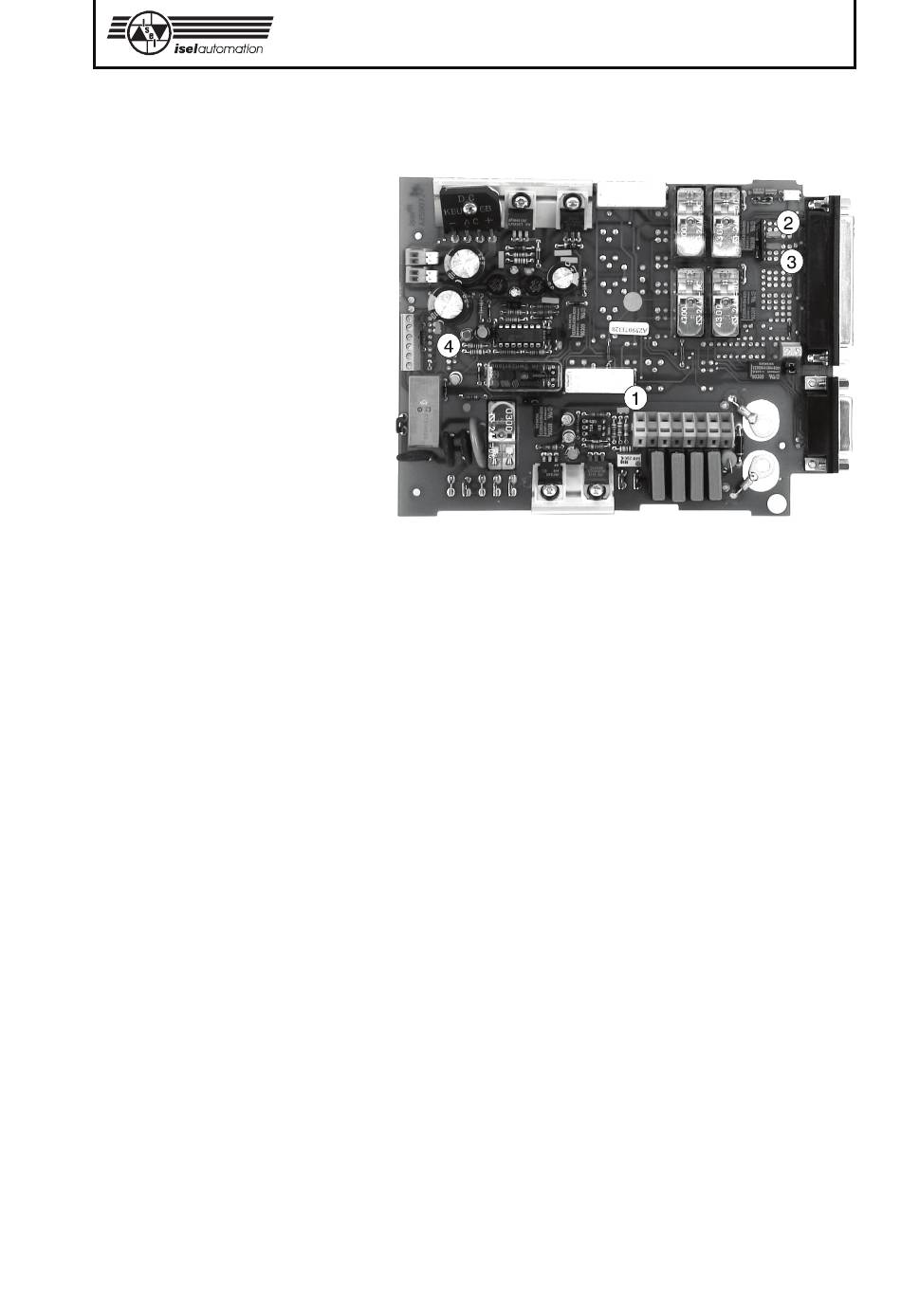

Bild 3: LED-Elemente des Powerblocks PB xxx-C
• Not-Aus-Schalter (extern) ÖFFNER
• Sicherheits-Schalter (z. B. Haubenkontakt) ÖFFNER
• Not-Aus-Schalter (intern)
• Sicherheitskontakt (z. B. Trittschutzmatte, Lichtband) ÖFFNER
isel-Powerblock xxx-C
13
