isel-CNC-Betriebssystem 5.x
Geschwindigkeit V
Als Geschwindigkeitsangaben sind alle ganzzahligen Werte von 30 bis 10 000 Schritte/s
zulässig.
Ob und mit welchen Geschwindigkeiten die Interpolation ausgeführt werden kann, hängt
von den verwendeten Leistungsteilen und der angeschlossenen Mechanik ab.

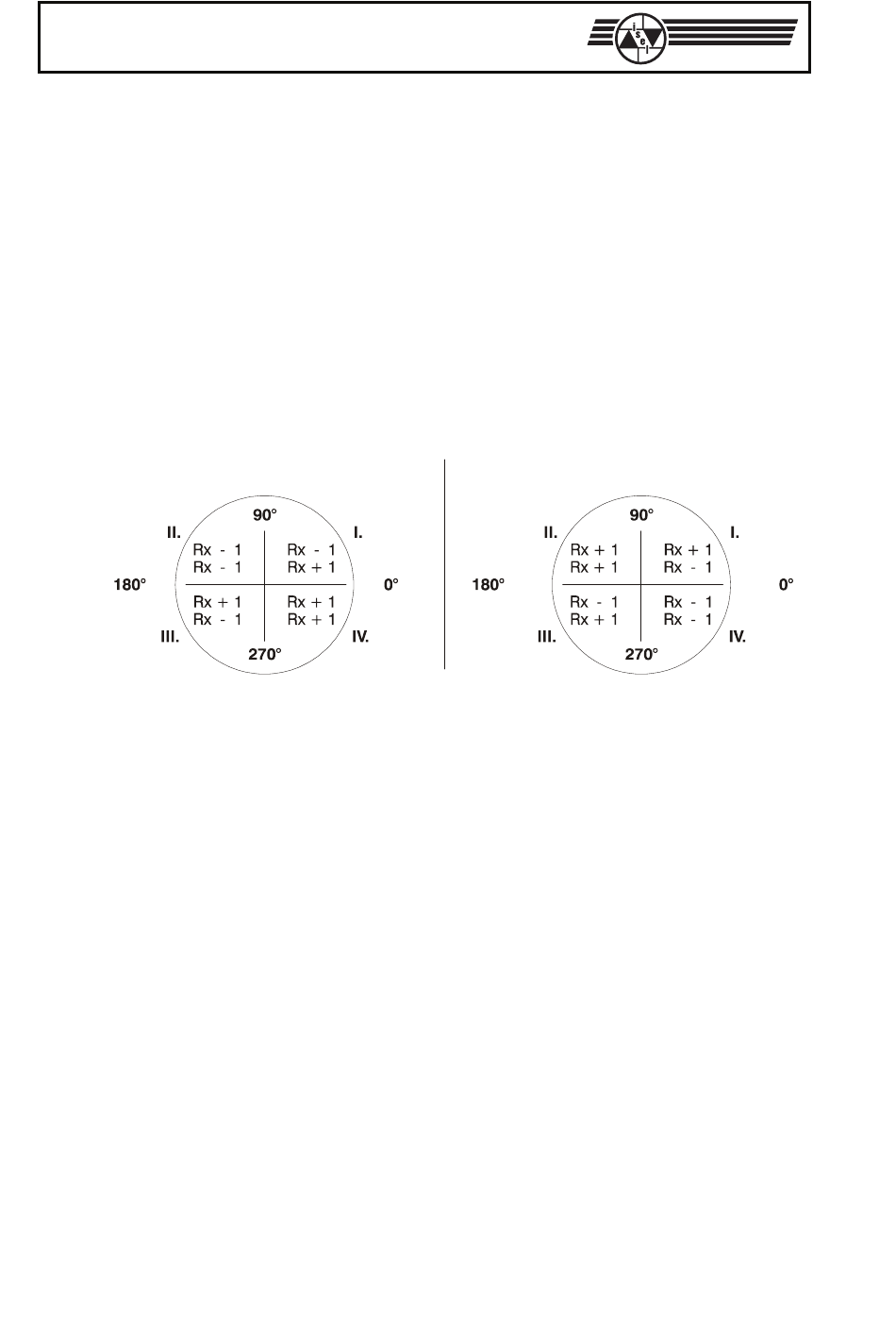

Richtung Rx und Ry
Die Parameter Rx und Ry geben der Prozessorkarte an, in welchem Quadranten des
Kreises die Interpolation startet.
Gegen Uhrzeigersinn
Startpunkt Xs und Ys
Diese Parameter geben die Startpunkte Xs und Ys relativ auf den Kreismittelpunkt an.
Zur Berechnung gelten folgende Formeln:
30
(CCW)
Xs = Radius * cos(A)
Ys = Radius * sin(A)
iselautomation KG
Uhrzeigersinn
(CW)
