4

Systembeschreibung

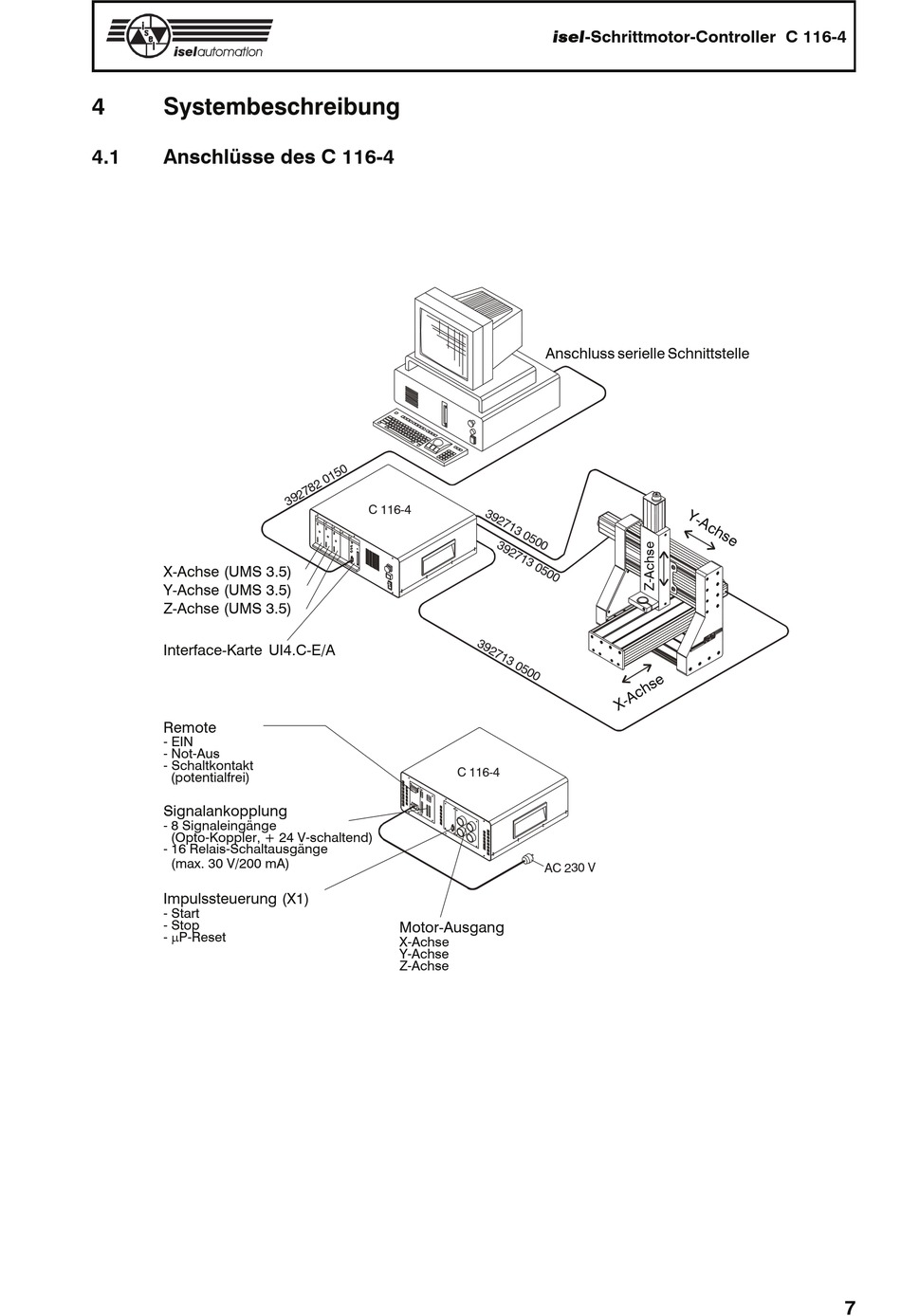

4.1 Anschlüsse des C 116-4
X-Achse (UMS 3.5)
Y-Achse (UMS 3.5)
Z-Achse (UMS 3.5)
Interface-Karte UI4.C-E/A
Remote
- EIN
- Not-Aus
- Schaltkontakt
(potentialfrei)
Signalankopplung
- 8 Signaleingänge
(Opto-Koppler, + 24 V-schaltend)
- 16 Relais-Schaltausgänge
(max. 30 V/200 mA)
Impulssteuerung (X1)
- Start
- Stop
- mP-Reset
isel-Schrittmotor-Controller C 116-4
Anschluss serielle Schnittstelle
Motor-Ausgang
X-Achse
Y-Achse
Z-Achse
7
