-Interfacekarten-Serie
isel
3.3.3
Einstellung Voll-/Halbschrittbetrieb (Dip-Schalter S2) (Option)
Dieser Schalter ermöglicht die zentrale Einstellung der Betriebsart der angeschlossenen
Leistungsendstufen.

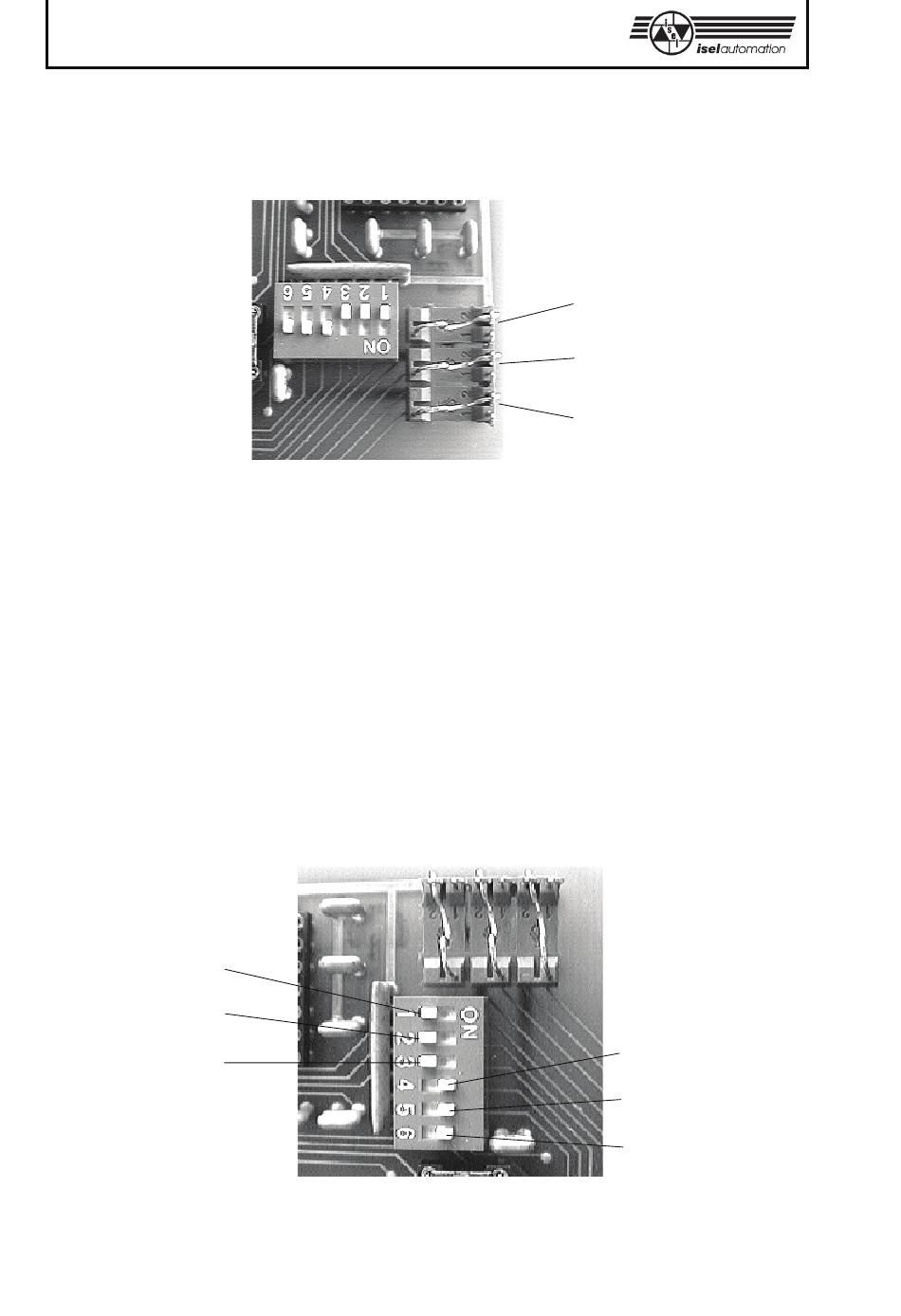

Bild 4:
Interfacekarte (Platinenauszug Schalter S2)
Der Schalter S2 wird bei Einsatz der Karte in den Schrittmotor-Controller C 116-4 und
C 142-4 nicht ausgewertet. Die Festlegung der Betriebsart wird dort direkt auf der
Verbindungsplatine mit Jumper-Steckern vorgenommen.
3.3.4
Aktivierung Endlagen-/ Überfahrschalter (Dip-Schalter S3)
Zur Überwachung von Endlagen- und Überfahrschalter der Schrittmotorantriebs-einheiten
werden die Signale der entsprechenden Achsen getrennt auf die Prozessorkarte geführt
und dort verarbeitet. Zur Freigabe des Signaleinganges dient der 6-fach-DIP-Schalter S3.
Jeder extern zu überwachende Schalter muss durch Umschalten auf OFF aktiviert
werden, dementsprechend jeder nicht vorhandene Schalter durch Umschalten auf ON
gesperrt werden. Dabei ergibt sich folgende Zuordnung:
Endschalter X
Endschalter Y
Endschalter Z
Bild 5:
Interfacekarte (Platinenauszug Schalter S3)
10
2: z = Halbschritt
1: z = Vollschritt
2: y = Halbschritt
1: y = Vollschritt
2: x = Halbschritt
1: x = Vollschritt
Überfahrschalter Z
Überfahrschalter Y
Überfahrschalter X
