Bedienelemente

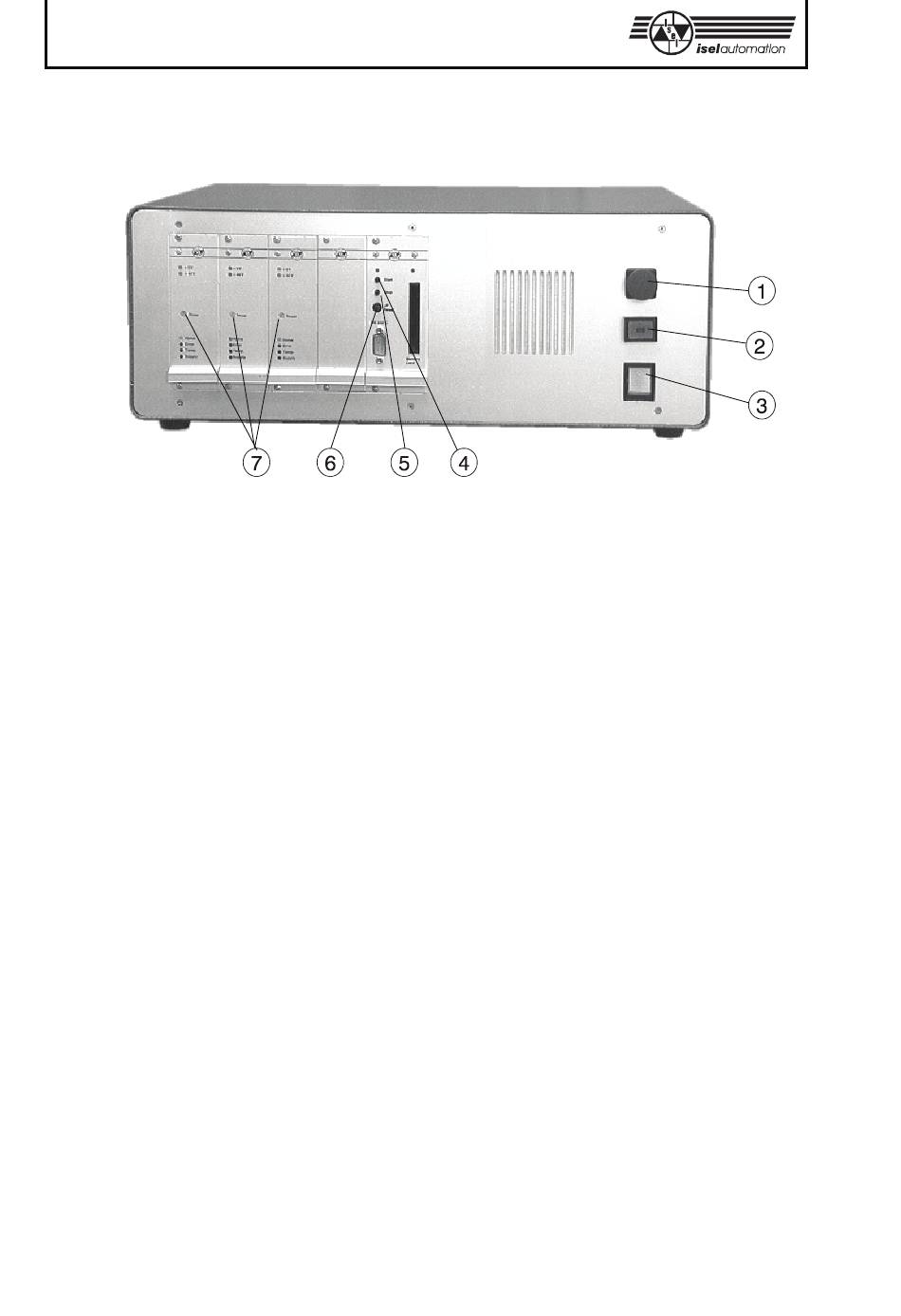

Frontseite isel-Schrittmotor-Controller
À
Á
EIN-Taste
Â
Netzschalter
Ã
Start-Taste
Ä
Stop-Taste
Å
Prozessor-Reset
Æ
Phasenstrom-Potentiometer
À
NOT-AUS-Tastschalter
Der NOT-AUS Tastschalter ist ein Schaltelement mit zwangsgeführten Kontakten.
Bei Betätigung unterbricht er den Sicherheitskreis des Controllers und schaltet die
Spannungsversorgung der Leistungsendstufen ab. Gleichzeitig werden die
Leistungstransistoren der Endstufen stromlos geschaltet (disabled) und ein Prozessor-
Reset der Interfacekarte ausgelöst.
Á
EIN-Taste
Die EIN-Taste schaltet bei geschlossenem Sicherheitskreis (alle sicherheitsrelevanten
Bedingungen sind erfüllt) das Sicherheits-Relais und damit die Spannungsversorgung
der Leistungsendstufen ein. Durch Selbsthaltung der Leistungsrelais' wird ein
selbsttätiges Wiedereinschalten des Controllers vermieden.
Â
Netzschalter
Der Netzschalter dient zum zweipoligen Abschalten der Netzspannung des
Schrittmotor-Controllers. Leuchtet der integrierte Kennmelder, ist der Controller
betriebsbereit.
16
NOT-AUS-Tastschalter
