isel-Schrittmotor-Controller C 116-4
3
Technische Daten
- Gehäuse:
• Systemträger: Stahlblech-Gehäuse, B x H x T = 475 x 155 x 410 mm
• im pulverbeschichtetes Aluminium-Halbschalengehäuse (anthrazit)
• als 19-Zoll-Einbaugehäuse (DIN 41494), 4 HE, (optional)
- isel-Interfacekarte UI 4.C E/A
• 8-Bit-Mikrocontroller mit Schrittmotor-Betriebssystem 4.1C
• 2,5-dimensionale Linear-/Zirkularinterpolation
• Positioniergeschwindigkeit maximal 10 000 Schritte/s
• 32 kB-Datenspeicher, optional mit Akku zur Datensicherung
• 8 optoisolierte Signalein-, und 16 Relais-Schaltausgänge
• vorbereitet für Einsatz eines Scheckkarten-Speicher 32 kB
• serielle Schnittstelle nach RS 232
- isel-Schrittmotor-Leistungskarte UMS 3.5
• bipolare Leistungsendstufe für 2(4)-Phasen-Schrittmotoren
• Konstantstromregelung mit 18 kHz Chopperfrequenz
• Phasenstrom maximal 3,5 Ampere, kurzschlussfest
• Betriebsspannung 44 V DC
- isel-Powerblock PB 450-C
• 450 VA- Ringkerntransformator mit Temperaturüberwachung und elektronischer
Einschaltstrombegrenzung
• Hilfsspannung I + 24 V/2 A, (intern, für Referenzschalter, Opto-Koppler)
• Hilfsspannung II + 24 V/1 A, (intern, für Sicherheitskreis)
• Sicherheitskreis nach EN 292 mit NOT-AUS- und EIN-Taster-Eingang
• Einbindung externer Sicherheitselemente
• geschlossenes Stahlblech-Gehäuse B x H x T = 150 x 140 x 220 mm
• Kontaktierung über Sub D-Steckverbinder
• Zertifizierung nach EN 50178 (VDE 160)
• Einhaltung der EN 55011 (VDE 0875 B)
- DC-Netzteil NT-24 (optional, Art.-Nr. 301040)
• geschlossenes Einbaunetzteil mit Ringkerntransformator
• Ausgangsleistung + 24 V/2,6 A, stabilisiert

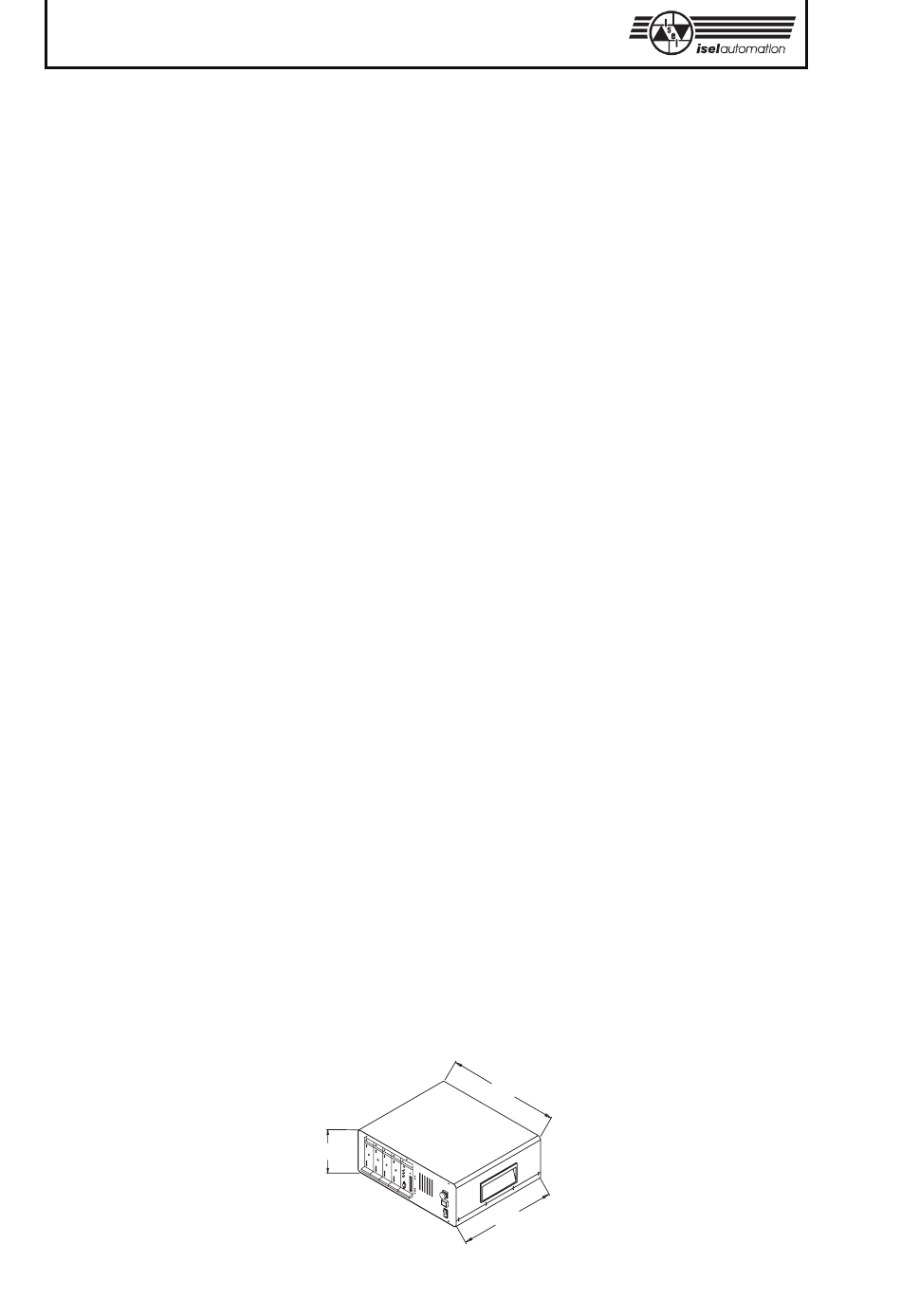

Abmessungen des Controllers
6
C 116-4
155
475
410
