isel-Powerblock xxx-C
5.5
Sicherungen
Sicherungen F1 - F4
Der Spannungsabgriff der Zwischenkreisspannung erfolgt
über vier getrennte WAGO-Klemmblöcke. Es können
maximal vier Leistungsendstufen adaptiert werden.
Zum Schutz der Spannungsausganges ist jedem
Klemmblock eine Sicherung (F1 - F4) vorgeschaltet.
Es handelt sich um FKS-Sicherungen mit einem Nennwert
von 5 A (träge).

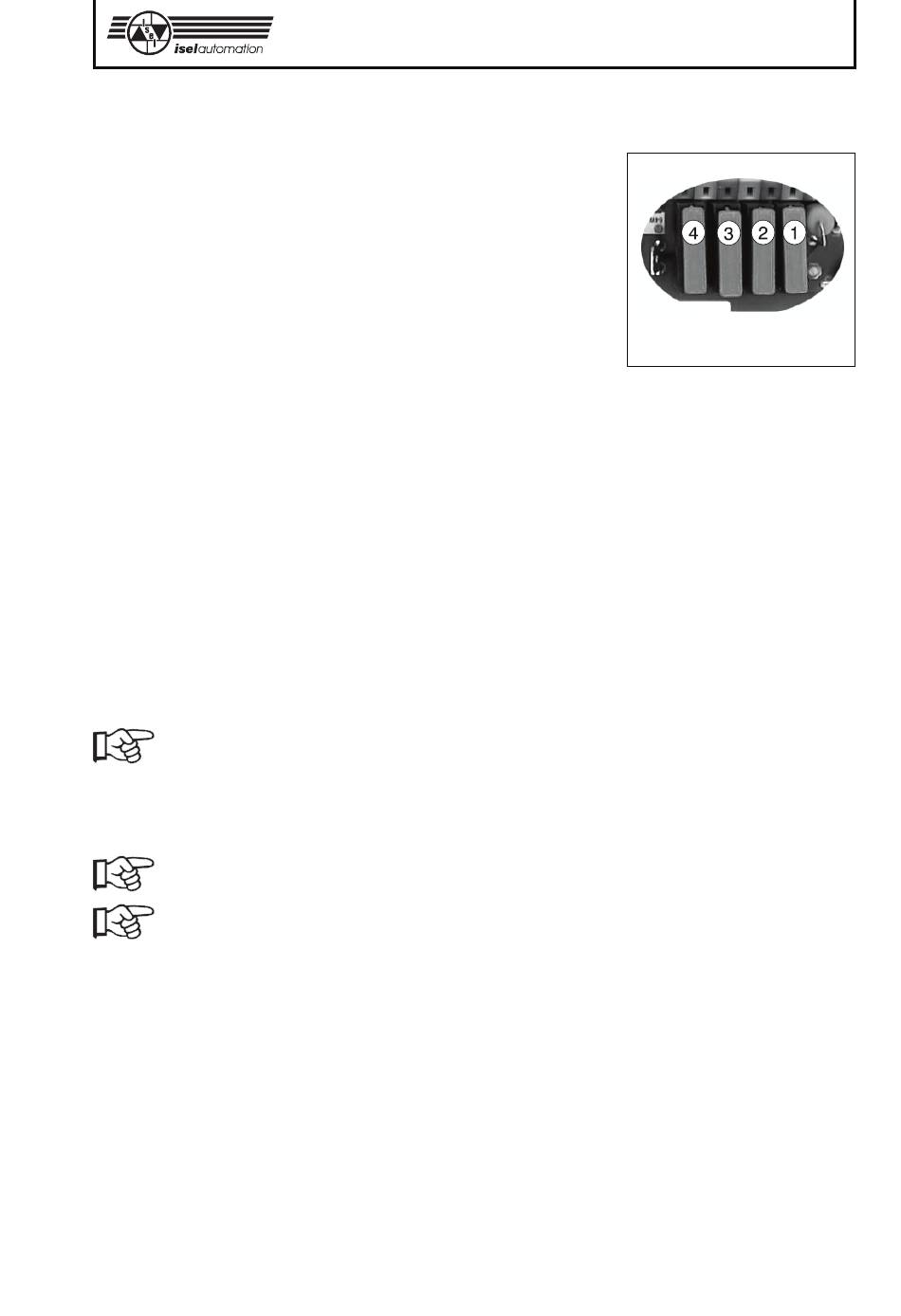

Sicherungen F1 - F4
Sicherungen F5 und F6
Die Sicherungen F5 und F6 sind in die Ausgangsleitung des Schaltrelais' eingefügt (siehe
Kapitel 4.6) und schützen das Relais vor Überlastung. Es handelt sich um zwei
Schmelzsicherungen nach IEC-127 mit einem Nennwert von 4 A (träge).
Temperaturschalter T1
Der Temperaturschalter T1 liegt innerhalb der Primärwicklung des Ringkerntransfor-
mators. Dieser löst bei einer Temperatur von über 120 °C aus. Nach Abkühlen des
Transformators auf ca. 60 °C schaltet der Temperaturschalter wieder selbsttätig ein.
Bedingt durch die Selbsthaltung des Sicherheitsrelais' wird gewährleistet, dass dabei die
Motorspannung nicht freigegeben wird.
Da der Primärkreis des Netztransformators lediglich mit einem Temperaturschalter vor
Überlastung geschützt ist, müssen Sie beim Einbau des Powerblockes eine zusätzliche
Primärabsicherung einbauen. Bei direktem Anschluss an die Hausinstallation, ist eine
Primärabsicherung des Powerblockes durch das dortige Sicherungselement (16 A)
gewährleistet
Beim Einbau des Powerblockes in ein Steuerungssystem (z. B. Schaltschrank), muss
eine zusätzliche Primärsicherung vorgesehen werden.
Es sind ausschließlich Sicherungen nach IEC-127 zu verwenden. Die Sicherungen mit
einem Nennwert von 8 A sollten eine träge Schaltcharakteristik aufweisen.
Temperaturschalter T2
Der Temperaturschalter T2 liegt innerhalb der Sekundärwicklung 2 (Hilfsspannung II) des
Netztransformators. Die Ansprechtemperatur des Schalters liegt bei 120 °C.
Temperaturschalter T3
Der Temperaturschalter T3 liegt innerhalb der Sekundärwicklung 3 (Hilfsspannung I) des
Netztransformators. Die Ansprechtemperatur des Schalters liegt bei 120 °C.
15
