isel-Powerblock xxx-C
5
Systembeschreibung
5.1
Funktionsgruppen
À
Hilfsspannung 1
Á
Hilfsspannung 2
Â
Vier Lastrelais'
Ã
Anschluss Sek. 2
Ä
Anschluss Sek. 3
Å
Anschlussklemme X3
Æ
Sicherheitsrelais
5.2
Anschluss und Verkabelung
5.2.1
Steckverbinder X1
Zur Ankopplung der Leistungseinheiten verfügt der Powerblock über einen 37-poligen
Sub D-Buchsenstecker.
Endstufenabschaltung 1 A
Endstufenabschaltung 2 A
Endstufenabschaltung 3 A
Endstufenabschaltung 4 A
8

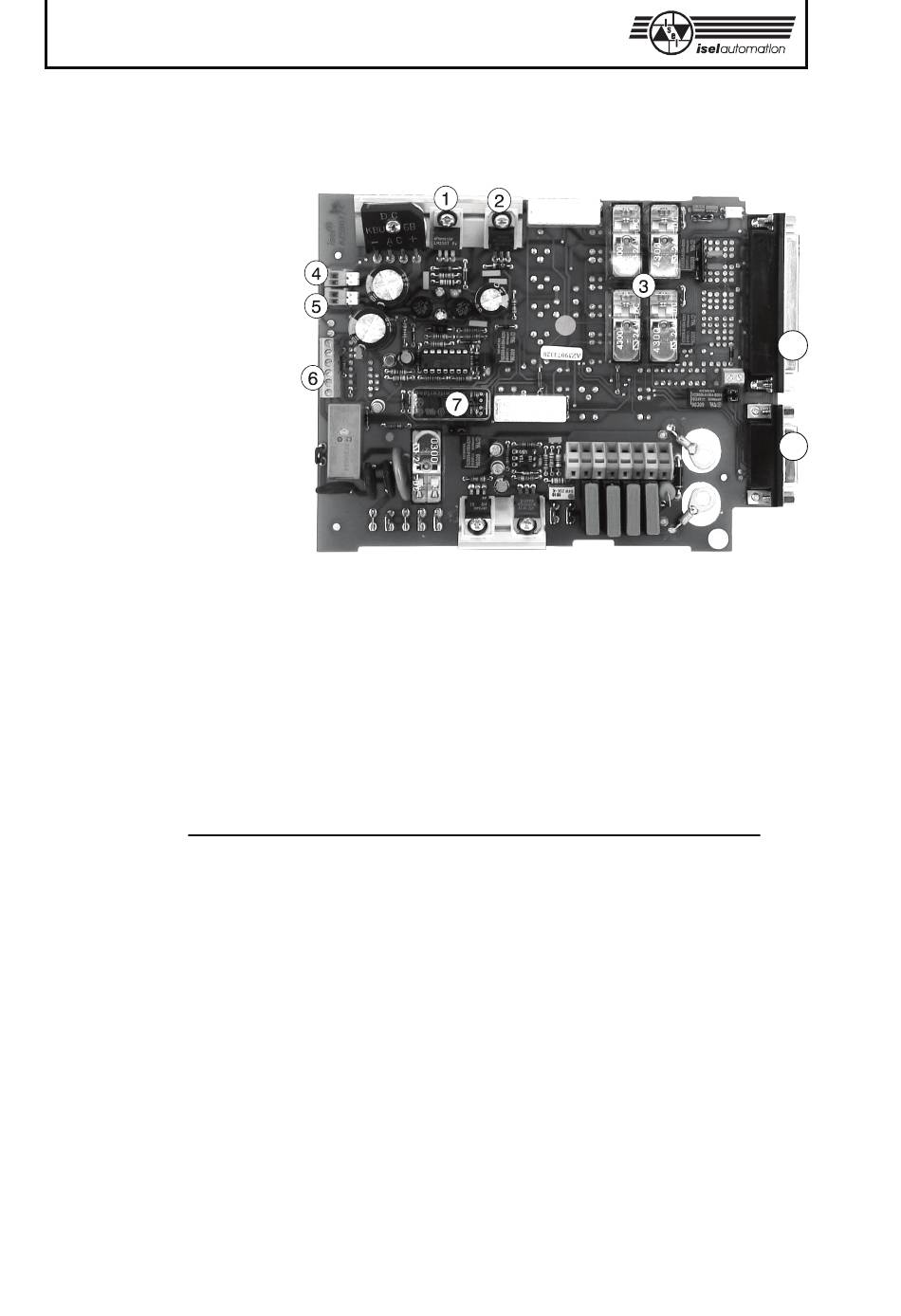

Bild 2: Funktionsgruppen des Powerblocks
Signal
Pin
GND A
1
+ 24 V A
2
nicht belegt
3
4
GND A
5
+ 24 V A
6
nicht belegt
7
8
GND A
9
+ 24 V A
10
nicht belegt
11
12
GND A
13
+ 24 V A
14
nicht belegt
15
16
nicht belegt
17
GND A
18
GND A
19
Pin
Signal
20
nicht belegt
21
nicht belegt
22
E Endlagenschalter
23
A Freischaltung Endlagenschalter
24
E Antriebsfreigabe
25
nicht belegt
26
nicht belegt
27
A Sicherheitskreis ok
28
nicht belegt
29
nicht belegt
30
nicht belegt
31
A Überwachung Lastrelais
32
nicht belegt
33
nicht belegt
34
nicht belegt
35
nicht belegt
36
A Opto-Koppler X1
37
A GND
X1
X2
