-Interfacekarten-Serie
isel
6.2.1
Signaleingänge
Die E/A-Erweiterung stellt dem Anwender 8 optoisolierte Signaleingänge zur Verfügung.
Entsprechend nachfolgender Zeichnung sind die Eingänge mit einer 12 V-Z-Diode sowie
einem Vorwiderstand beschaltet. Hieraus ergibt sich eine Signaleingangsspannung
von + 24 V.
Zur optischen Kontrolle der belegten Eingänge stehen LED´s zur Verfügung.
+ 24 V
E1.1
E1.2
E1.3
E1.4
E1.5
E1.6
E1.7
E1.8
GND

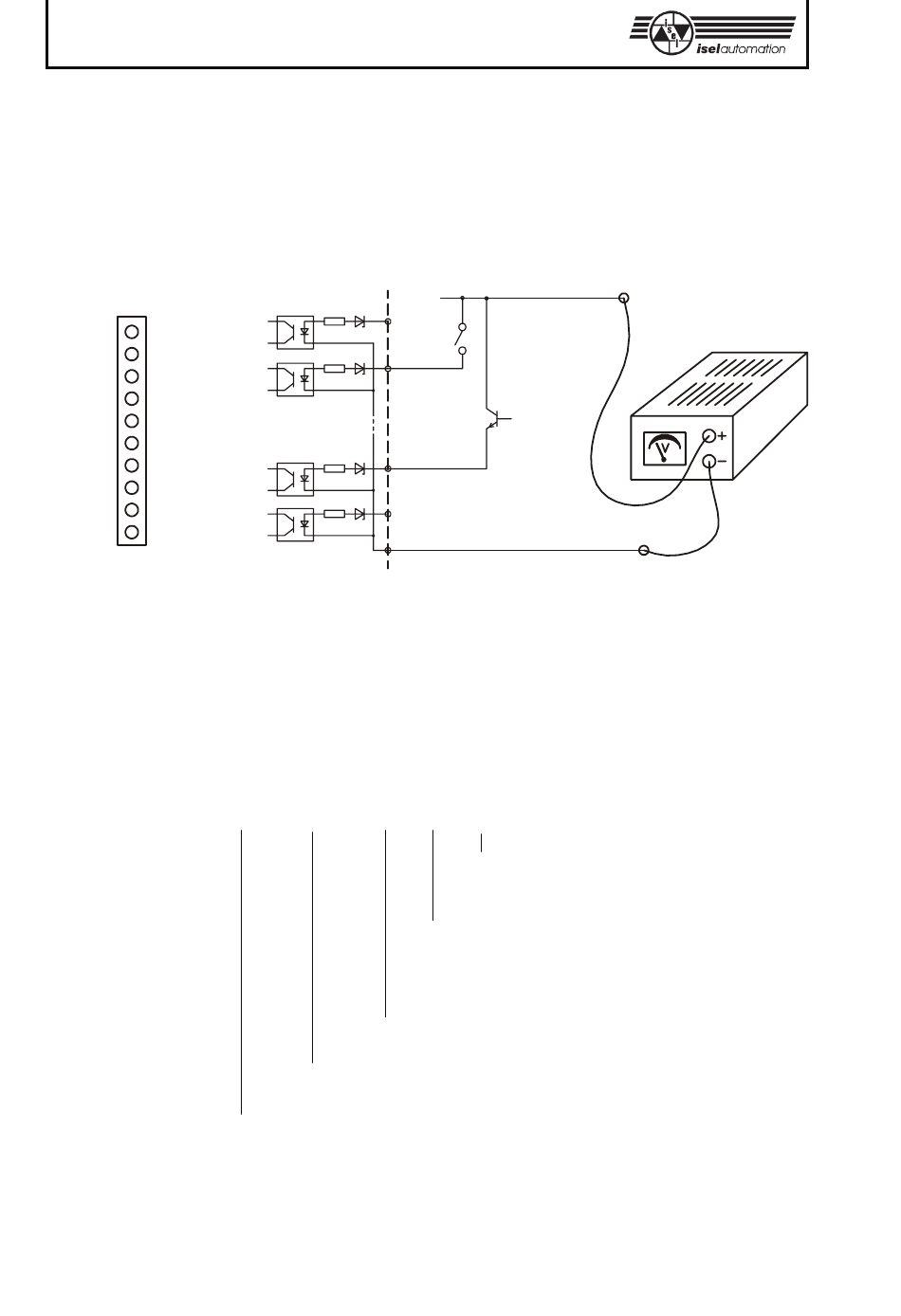

Bild 10:
Signaleingänge der E/A-Erweiterung
Die Verarbeitung der Eingänge erfolgt über das Auslesen der Portadresse (65531). Hierzu
stehen der Interfacekarte sowohl im DNC- als auch im CNC-Modus entsprechende Befehle
zur Verfügung.
DNC-Modus
CNC-Modus
22
E1.1
E1.2
E1.7
E1.8
GND
@0b65531
(Auslesen des Eingangsports, byteweise)
0
65531
5
Abfrage Signaleingang 5
Adresse des Signaleinganges
Befehlswort 'Lesen'
1
3
Vorwärtssprung um 3 Befehlszeilen
(- 5 = Rückwärtssprung um 5 Zeilen)
Abfrage ob Signaleingang aktiv
(1 = Signaleingang aktiv)
(0 = Signaleingang inaktiv)
