iselautomation KG
übergeordneten Rechner mit, dass ein bestimmter Punkt im Ablaufschema
(NC-Programm) erreicht ist. Der Befehl dient dazu, die Prozessorkarte mit
einer externen Einheit zu synchronisieren bzw. eine externe Einheit
aufzufordern, eine Tätigkeit vorzunehmen.
Aufbau
1 <SyncChar>
<SyncChar>
Erläuterung
Die Prozessorkarte sendet an die serielle Schnittstelle ein definiertes ASCII-
Zeichen. Die Empfangsstation wartet - bedingt durch den Befehl Warte auf
Synchronisationszeichen - auf das entsprechende Zeichen und fährt nach

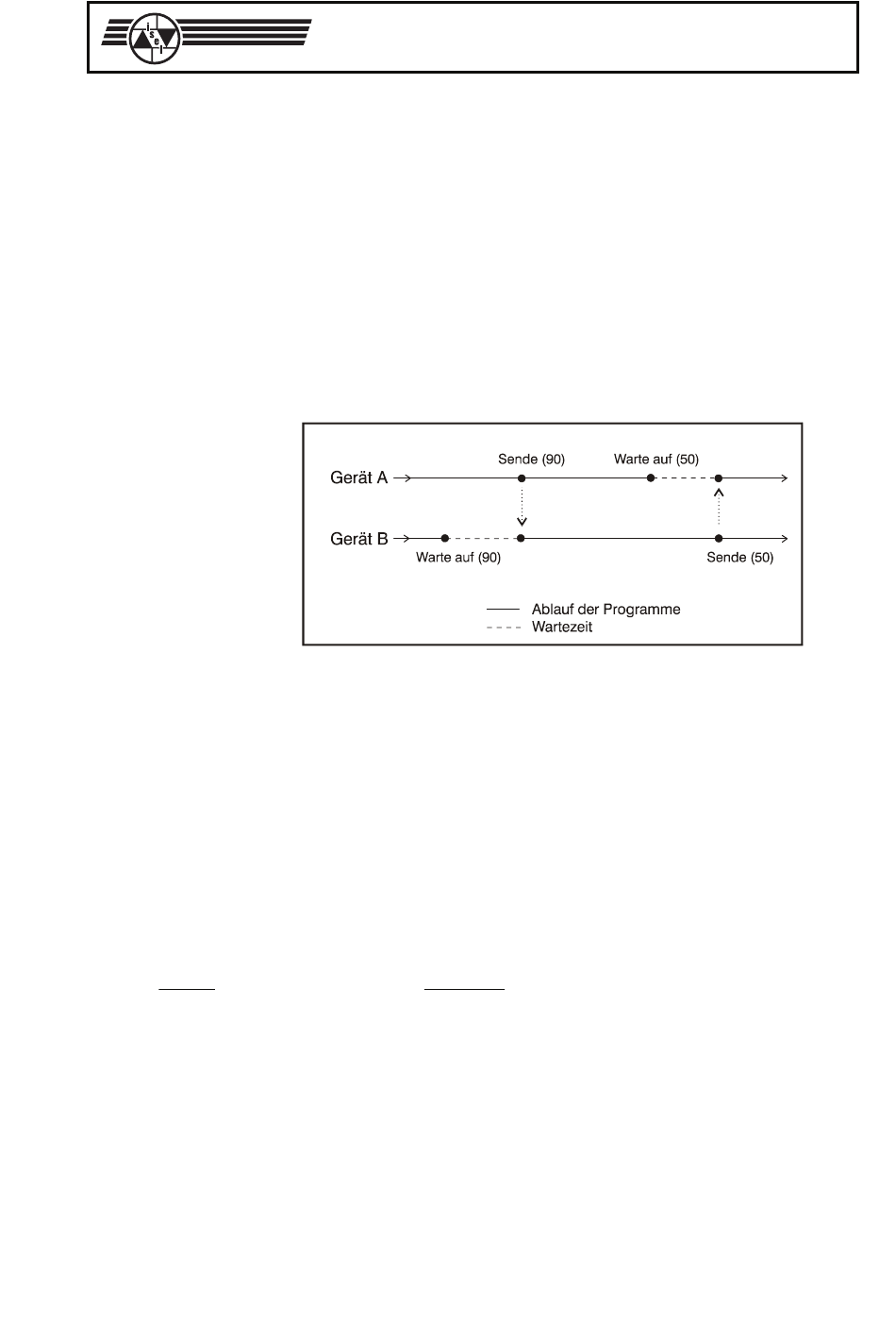

Erhalt mit dem programmierten CNC-Ablauf fort. Nachfolgendes Schema
zeigt einen kurzen Überblick über den Funktionsablauf.
Durch die Befehle Synchronisationszeichen senden und Warte auf
Beschränkung
Synchronisationszeichen können ohne übergeordneten Rechner nur
zwei Prozessorkarten synchronisiert werden.
Die übergebene Nummer des Synchronisationszeichens muss ein
druckbares Zeichen im Bereich von 33 - 125 sein, da andere Zeichen
von der Prozessorkarte gefiltert werden. Das Zeichen 64 sollte nicht
verwendet werden, da dieses Zeichen den Datenverkehr wartender
Prozessorkarten eröffnet. Die seriellen Schnittstellen der Geräte sind
über das Verbindungskabel Interface - Interface zu verbinden.
Programmierbeispiel
PAL-PC
#axis xyz;
#input
isel-CNC-Betriebssystem 5.x
= Synchronisationszeichen zwischen 33 und 125
GW-BASIC
100 open"com1:9600,N,8,1,DS,CD"as #1
110 print#1,"@07":gosub 1000
47
