Funktionsprinzip, Technische Daten
optoCONTROL 2520
3.5
Betriebsarten
Schema
Position/Kante
Position/Kante
Durchmesser
Spalt
Segment

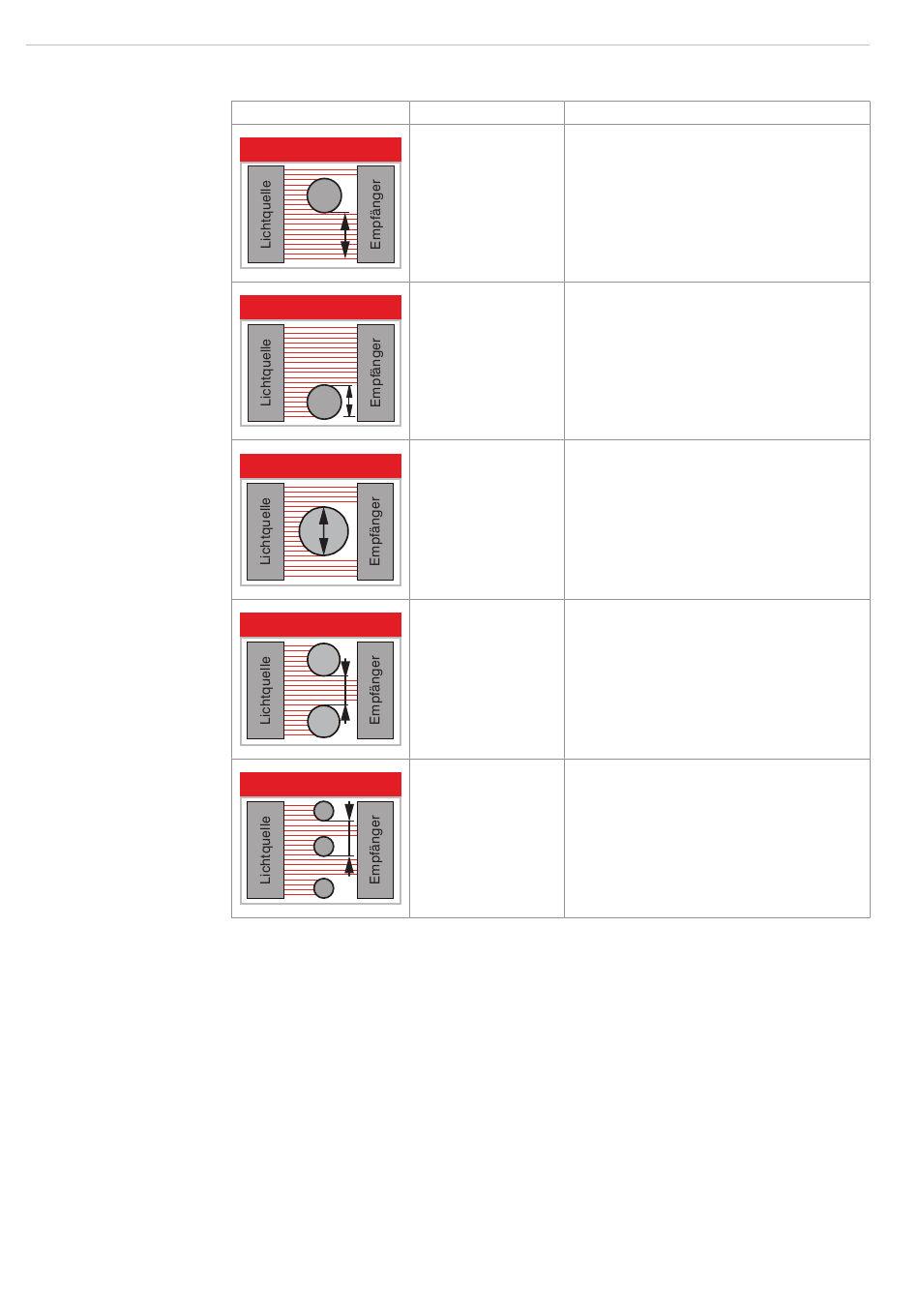

Abb. 5 Betriebsarten optoCONTROL 2520
Weitere Informationen zur Auswahl und Parametrierung finden Sie bei den Messpro-
grammen, siehe 6.4.3.
Betriebsart
Beschreibung
Position der ersten Hell-Dunkel-Kante
Kante Hell-Dunkel
(Abstand zum Zeilenanfang)
Position der ersten Dunkel-Hell-Kante
Kante Dunkel-Hell
(Abstand zum Zeilenanfang)
Maß, Position und Mittelachse eines
Außendurchmessers oder Breite eines
Durchmesser /
Bleches
Breite
(erste Hell-Dunkel- und letzte Dunkel-
Hell-Kante)
Maß, Position und Mittelachse eines
Spaltes
Spalt
(erste Dunkel-Hell-Kante und darauffol-
gende Kante)
Differenzen, Positionen und Mittelachsen
Beliebige Segmente
beliebiger Kanten
Seite 14
