Erweiterte Einstellungen
optoCONTROL 2520
7.2
Messprogramm Beliebige Segmente
7.2.1
Vorbemerkung
Mit dem Sensor optoCONTROL 2520 können bis zu 100 Kanten erkannt, jedoch nur bis
zu 8 Segmente definiert werden. Die Grenzen eines Segments sind durch die Kanten A
und B zu definieren.
Der Sensor berechnet aus dem Videosignal für jedes Segment die beiden Kantenposi-
tionen (A, B), die Differenz (D) zwischen 2 Kanten (A, B) und die Position der Mittelachse
(M).
Kante B:3
Kante A:1

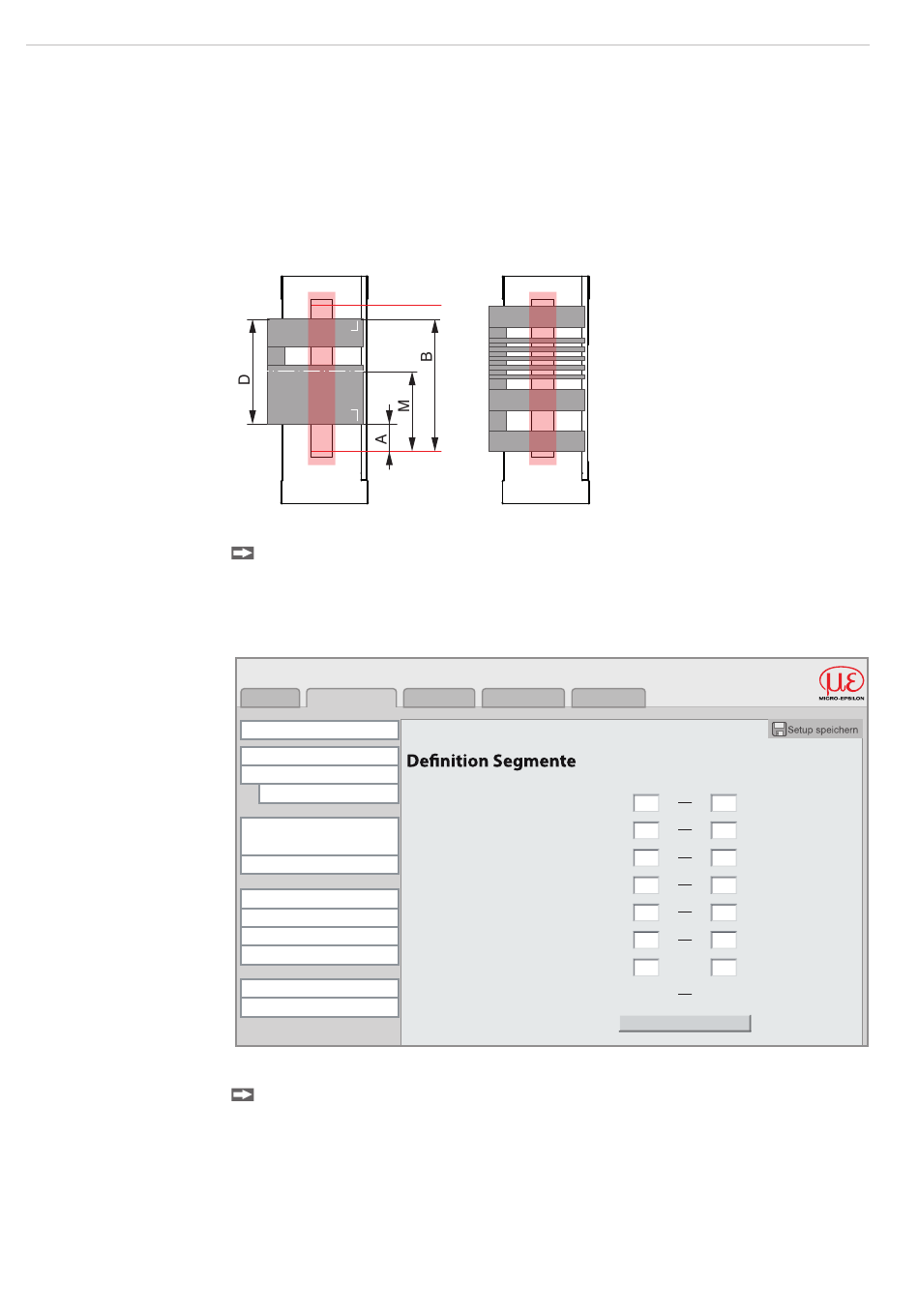

Abb. 36 Beispiele für Segmente
Gehen Sie in das Menü Einstellungen > Messprogramm.
Bei Auswahl des Messprogramms Beliebige Segmente erscheint der zusätzliche
Menüpunkt / Link auf eine weitere Webseite Definition Segmente.
7.2.2
Definition der Segmente
Home
Einstellungen
Login
Messabstand
Messprogramm
Definition Segmente
Mittelung / Fehlerbehandlung
Ausreißerkorrektur / Statistik
Nullsetzen / Mastern
Digitale Schnittstellen
Schaltausgänge
Analogausgang
Ausgabe-Datenrate
Triggermodus
Synchronisation
Abb. 37 Webseite Definition Segmente
Wählen Sie die zutreffenden Segmente und Kanten aus und bestätigen Sie mit
Übernehmen.
i
Kante 0 ist der Messbereichsanfang.
Kante 1 ist die Kante, die der Sensor in der gewählten Suchrichtung als erste findet,
Segmente mit A = 0 und B = 0 werden ignoriert.
Für die Auswahl der Kanten und Segmente kann die Darstellung des Videosignals in
einem separaten Fenster hilfreich
MBE
Segment 8
Segment ...
Segment 2
Segment 1
MBA
Messung
Videosignal
Hilfe/Infos
Einstellungen > Messprogramm > Definition Segmente
Segment 1:
Segment 2:
Segment 3:
Segment 4:
Segment 5:
Segment 6:
Segment 7:
Segment 8:
sein, siehe 6.3.2.
MBA=Anfang Messbereich
MBE=Ende Messbereich
Kante B:16
A=Position Kante A
Kante A:15
Kante B:...
B=Position Kante B
D=Differenz Kante A/B
Kante A:...
M=Mittelachse Kante A/B
Kante B:4
Kante A:3
Kante B:2
Kante A:1
optoCONTROL
Kante A
Kante B
1
2
3
12
0
0
0
0
0
0
0
0
0
0
0
0
Übernehmen
2520
Seite 42
