Funktionsprinzip, Technische Daten
optoCONTROL 2520
3.3
Blockschaltbild
ODC 2520
Laser
Lichtvorhang
Lichtquelle

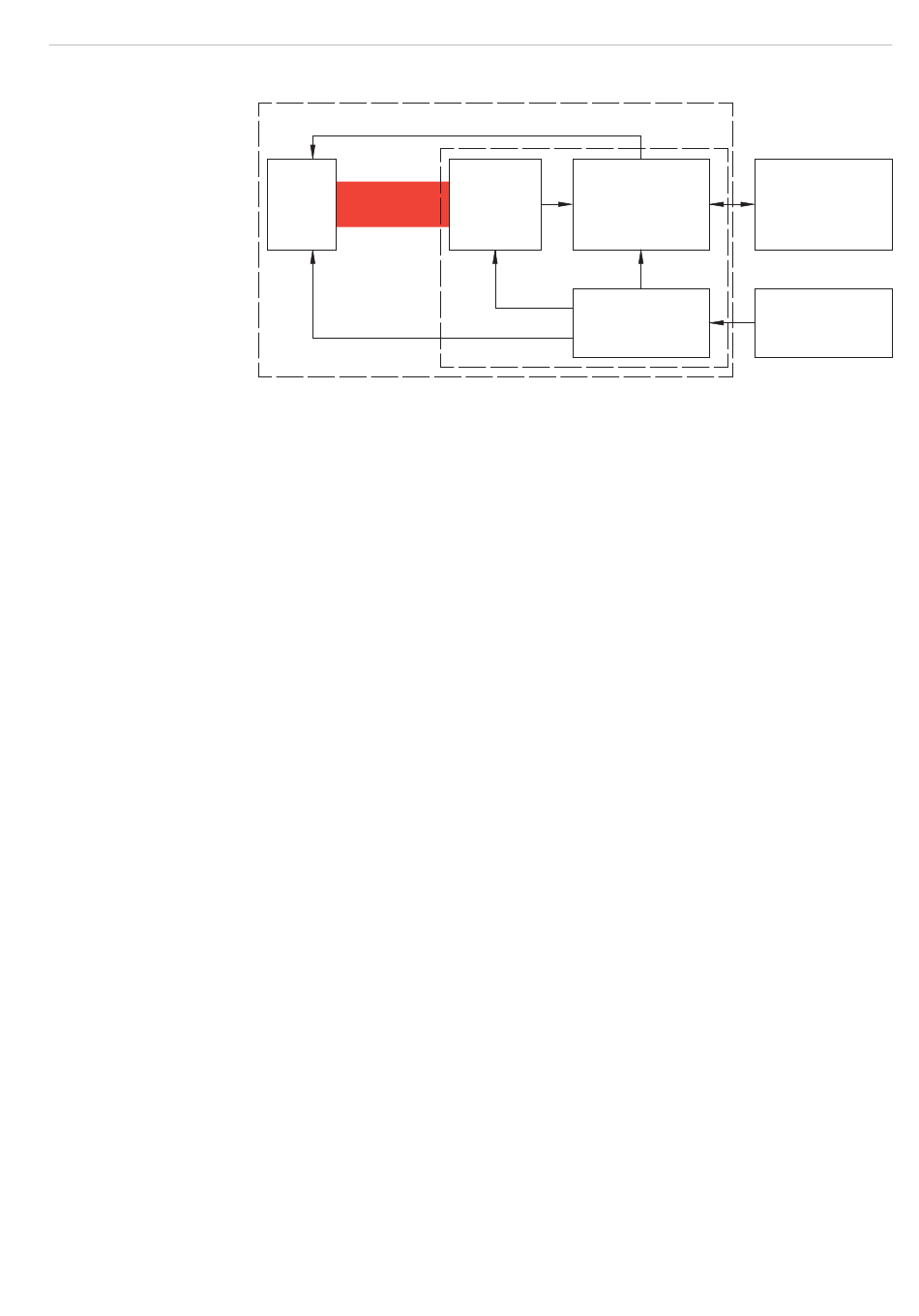

Abb. 4 Blockschaltbild Sensor ODC 2520
Die integrierte Elektronik wertet das Signal der ODC-Zeile aus und gibt die Messwerte
über analoge oder digitale Schnittstellen aus.
Zur Parametrierung stehen unter anderem ein Webinterface (Ethernet) sowie ASCII-Kom-
mandos zur Verfügung.
3.4
Funktionen
Der Sensor optoCONTROL 2520 unterstützt die folgenden Funktionen:
- Kantenmessung im Schattenwurfverfahren (Kante hell-dunkel; Kante dunkel-hell)
- Durchmesser-, Breiten-, Spaltbreitenmessung
- Beliebige Segmentlagen oder -breiten
- Frei wählbare Kanten
- Zählrichtung umschaltbar
- Berechnung von Mittelachsen zwischen Kanten
- Zählen von Kanten und Segmenten (Pins oder Lücken)
- Webdiagramm mit Benutzerebenen über Webinterface
- Ethernet / EtherCAT
- Datenloggerfunktion
- Eingrenzen des Messbereichs (zum Ausblenden von hineinragenden Maschinentei-
len)
- Triggern und Synchronisation
- Einstellbare Schaltschwellen
- Statistikwerte wie Min/Max, Peak to Peak und diverse Mittelungsarten
- Ausgabe von bis zu 8 Segmenten, 16 Kantenpositionen und deren Mittelachse gleich-
zeitig
CMOS
Signalprozessor
ODC-Zeile
Versorgung
Empfänger
Ein-/Ausgabe
Digital
Analog
Schaltausgänge
+24 VDC
