Betrieb
optoCONTROL 2520
6.4
Bedienoberfläche, Grundeinstellungen
6.4.1

Vorbemerkung

Die nachfolgenden Kapitel beschreiben die nötigen Einstellungen am Sensor, um schnell
erste Messergebnisse zu erzielen.
Über die linke Navigationsspalte der Webseiten sind weitere Untermenüs zu erreichen,
z. B. Triggerung.
i
Nach der Programmierung sind alle Einstellungen in einem Parametersatz dauer-
haft zu speichern, damit sie beim nächsten Einschalten des Sensors wieder zur
Verfügung stehen.
Details zu weiteren Einstellungen / Funktionen zur Messsteuerung, wie z. B. Mastern
oder Triggerung, sind im Abschnitt „Erweiterte Einstellungen"
6.4.2

Messabstand

Das Messgerät optoCONTROL 2520 wurde für mehrere Abstände kalibriert und die ent-
sprechenden Kalibriertabellen wurden gespeichert.
Für genaue Messergebnisse sollte sich das Messobjekt im gewählten Abstand vom
Empfänger befinden. Anderenfalls sollte der nächstliegende Abstand gewählt werden.
Kalibrierte Messabstände: Messobjekt - Empfänger: 20 mm, 50 mm, 100 mm, 150 mm
Wählen Sie einen kalibrierten Messabstand aus der Liste aus, bestätigen Sie mit
Übernehmen.
Kalibrierte Messabstände zwischen Messobjekt und Empfänger: 20 mm, 50 mm,
100 mm, 150 mm.
Home
Einstellungen
Login
Messabstand

Messprogramm

Mittelung / Fehlerbehandlung
Ausreißerkorrektur / Statistik
Nullsetzen/Mastern
Digitale Schnittstellen
Schaltausgänge
Analogausgang
Ausgabe-Datenrate
Triggermodus
Synchronisation

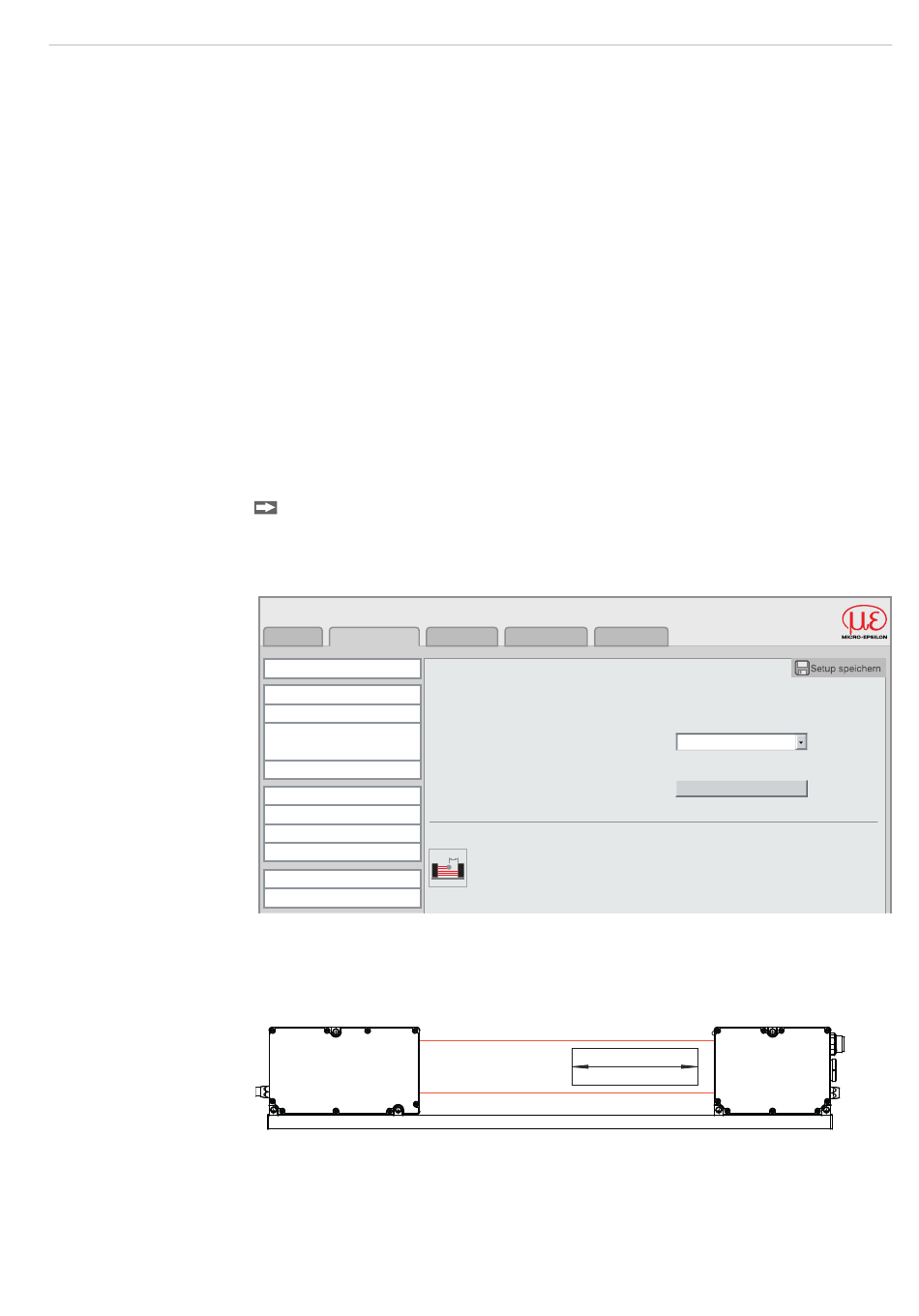

Abb. 27 Einstellung des Messabstandes
Linearitätsunsicherheiten können auftreten,
- wenn der Messabstand sich während der Messung ändert oder
- die zu messende Kante eine große Dicke parallel zum Laserstrahl aufweist.
Objektdicke parallel
Lichtquelle
zum Laserstrahl
Abb. 28 Begriffdefinition Objektdicke
6.4.3
Messprogramm
6.4.3.1

Definitionen

Bei Messprogrammen, die mehr als eine Kante messen, können neben der Differenz
(Durchmesser, Spalt oder Segmentbreite) auch die Positionen der beiden Einzelkanten
(Kante A, B) sowie deren Mittelachse (Mittelwert aus Kante A, B) ausgegeben werden.
Messung
Videosignal
Einstellungen > Messabstand
Messabstand
Abstand Messobjekt - Empfänger
Abstandsmessung
Das Messgerät wurde für mehrere Abstände kalibriert und die entsprechenden Kalibriertabellen wurden
gespeichert. Für genaue Messergebnisse sollte sich das Messobjekt im gewählten Abstand befinden.
Anderenfalls sollte der nächstliegende Abstand gewählt werden.
beschrieben, siehe 7.
optoCONTROL
Hilfe/Infos
50 mm
Übernehmen
Empfänger
2520
Seite 33
