Erweiterte Einstellungen
Grau hinterlegte Felder
erfordern eine Auswahl.
Dunkel umrandete Felder
Wert
erfordern die Angabe eines
Wertes.

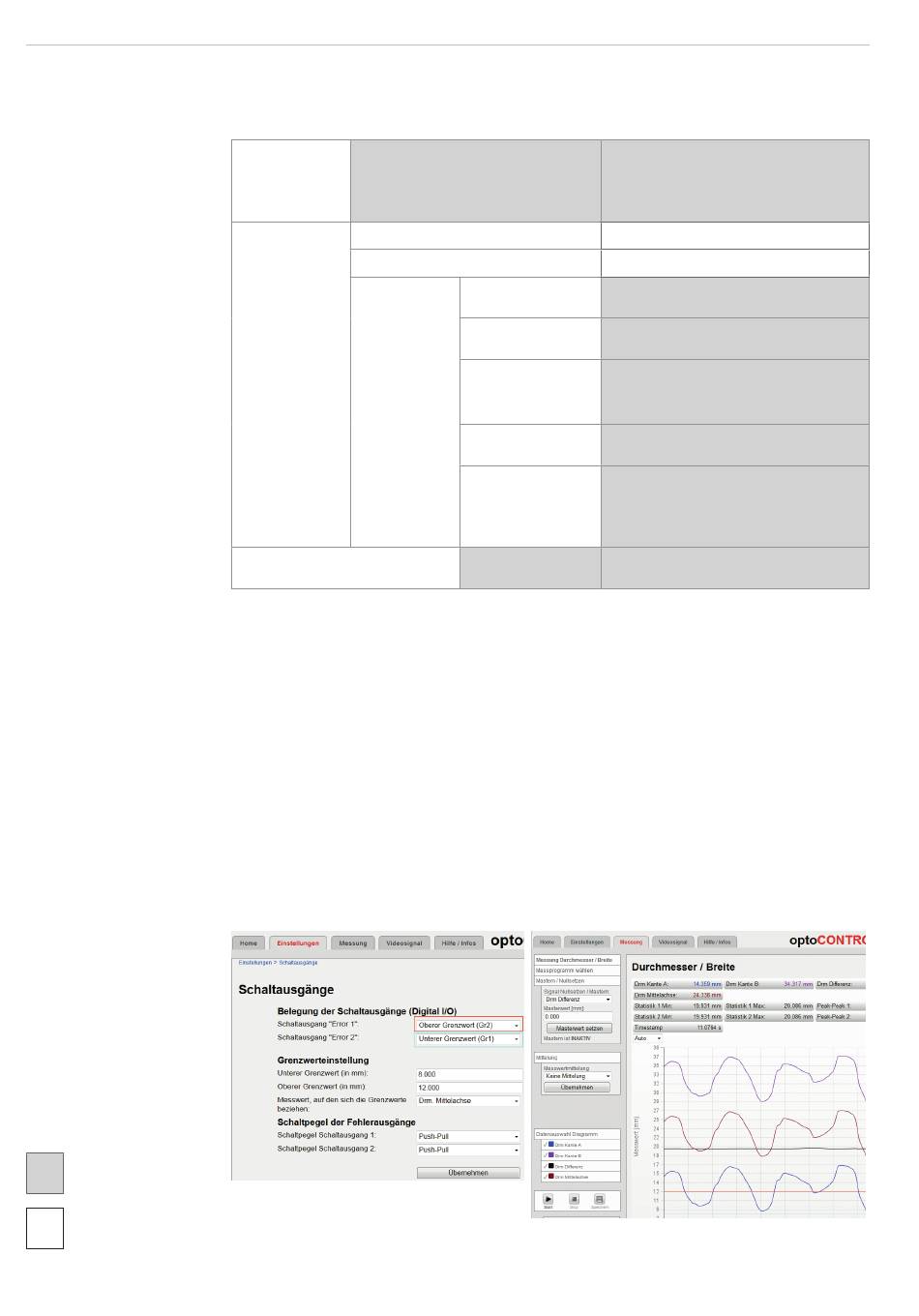

optoCONTROL 2520
7.6
Schaltausgänge
7.6.1

Allgemein

Belegung der
Schaltausgang „Error 1"
Schaltausgän-
Schaltausgang „Error 2"
ge (Digital I/O)
Unterer Grenzwert (in mm / ")
Oberer Grenzwert (in mm / ")
Grenzwertein-
Messwert, auf
stellung
den sich die
Grenzwerte
beziehen
Schaltpegel der
Fehlerausgänge
7.6.2
Belegung der Schaltausgänge (Digital I/O)
Den beiden Schaltausgängen (Out 1 / 2) können unterschiedliche Bedeutungen zuge-
ordnet werden:
- Messwertfehler: Messwerte können nicht ermittelt werden, weil keine oder für das
gewählte Messprogramm zu wenige Kanten erkannt werden.
- Untere Grenze: Schaltet bei Unterschreitung des angegebenen unteren Grenzwertes.
- Obere Grenze: Schaltet bei Überschreitung des angegebenen oberen Grenzwertes.
- Gr 1 oder Gr 2: Schaltet, wenn entweder Unter- oder Überschreitung der angegebe-
nen Grenzwerte vorliegt („nicht in Ordnung" = n.i.O.).
- Falsche Kantenanzahl: Es werden weniger als die angegebenen Kanten erkannt, z. B.
um die richtige Positionierung des Messobjektes zu überwachen.
Die Grenzwerte werden im Messung-Diagramm angezeigt, wenn in dem Menüpunkt
Einstellungen > Schaltausgänge wenigstens ein Schaltausgang auf Grenzwert-
überwachung eingestellt ist.
Abb. 50 Verwendung der Grenzwerte für die Messung
Messwertfehler / keine Ausgabe /
Unterer Grenzwert (Gr1) /
Oberer Grenzwert (Gr2) /
Gr1 oder Gr2 / falsche Kantenanzahl
Wert
Wert
Programm
Kante Hell-Dunkel
Kante Hell-Dunkel
Programm
Kante Dunkel-Hell
Kante Dunkel-Hell
Programm
Durchm. Kante A /
Durchmesser/
Durchm. Kante B /
Breite
Durchm. Diff. / Durchm. Mittelachse
Programm
Spalt Kante A / Spalt Kante B /
Spalt
Spalt Diff. / Spalt Mittelachse
Segment n Kante A /
Programm
Segment n Kante B /
Beliebige
Segment n Differenz /
Segmente
Segment n Mittelachse
Schaltausgang 1 /
NPN / PNP / Push-Pull /
Schaltausgang 2
Push-Pull negiert
Seite 54
