7.3.5 Ausreißerkorrektur
Diese spezielle Filterung dient dazu, sehr hohe Ausreißer aus einem relativ konstanten
Messwertverlauf zu entfernen, kleinere Spikes aber zu behalten. Ein Median würde alle
Spitzen entfernen.
Die Bewertung, ob ein Messwert ein Ausreißer ist, erfolgt auf Basis des Mittelwertes
einer bestimmten Anzahl vorheriger gültiger Messwerte. Mit dem Toleranzbereich wird
die zulässige Abweichung des darauffolgenden Messwertes berechnet. Wenn der neue
Messwert zu stark abweicht, wird er auf den vorherigen letzten Messwert korrigiert. Eine
maximale Anzahl aufeinanderfolgende zu korrigierende Messwerte ist ebenfalls anzuge-
ben.
Achtung: Bei mehreren aufeinanderfolgenden Ausreißern geht der vorhergehende korri-
gierte Wert mit in die Korrektur des folgenden Messwertes ein. Nutzen Sie diese Funktion
nur bei geeigneten Applikationen. Bei nicht sachgemäßer Anwendung kann es zu einer
Verfälschung des Messwertverlaufs kommen! Prüfen Sie die mögliche Auswirkung eines
geänderten Messwertverlaufs auf die Messumgebung und nachfolgende Steuerungen/
Anlagen.
Diese Funktion wirkt auf alle ausgegebenen Abstände gleichermaßen, die Differenzen
(Dicken) werden auf Basis der korrigierten Abstände berechnet.
- x Anzahl bewerteter Messwerte (max. 10)
- y Max. zulässiger Toleranzbereich (mm); bei Unter-/ Überschreitung greift die Ausrei-
ßerkorrektur
- z Anzahl korrigierter Werte (maximal 100)
Beispiel: x = 3 / y = 0,05 / z = 1
10,00
9,95
9,90
9,85
9,85
9,83
x
9,80
9,75
Ist-Messwert
9,70
(Anzahl bewerteter
Messwerte)
1 2

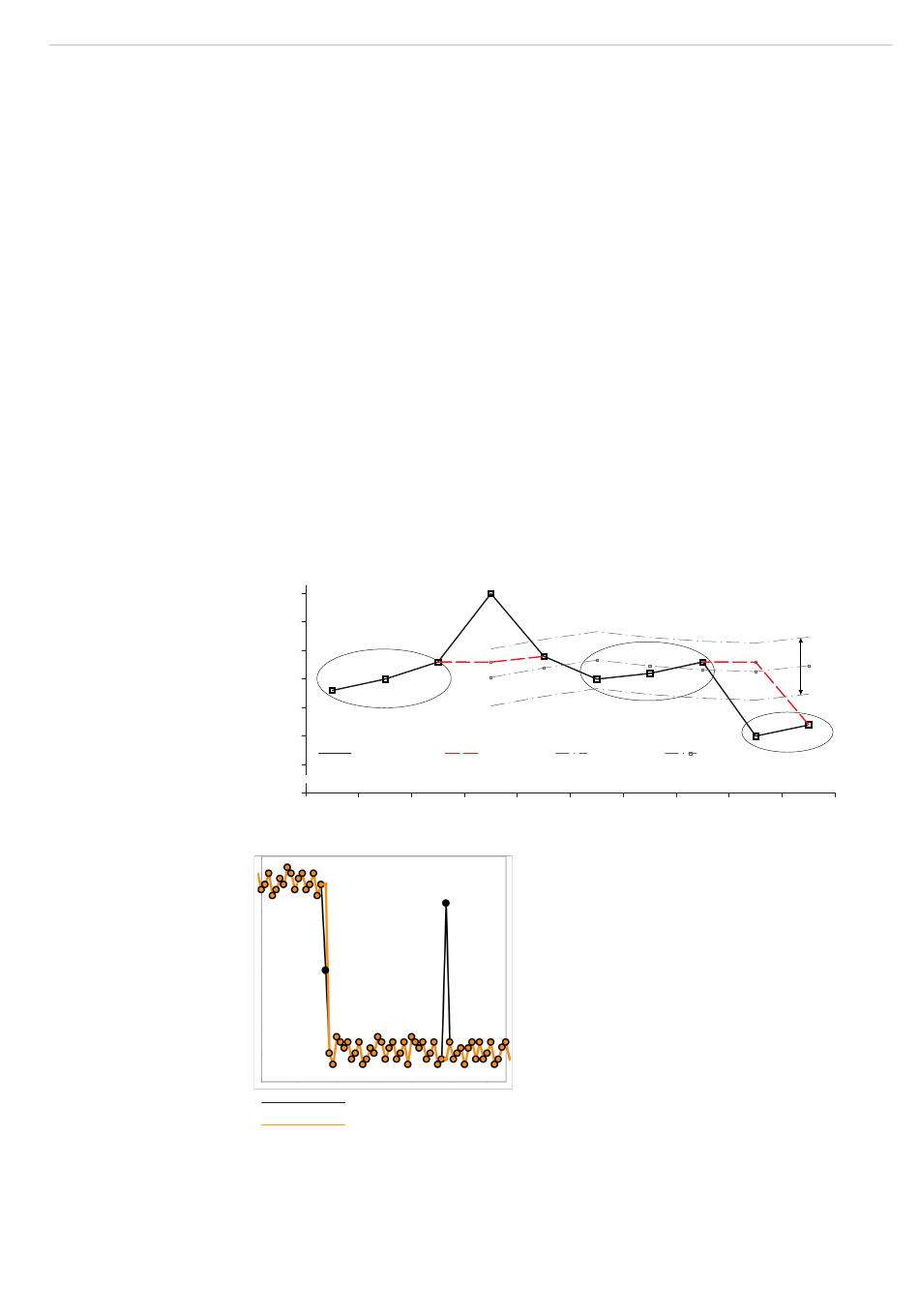

Abb. 43 Messwertkorrektur
Signal ohne Korrektur
Signal mit Korrektur
10
9,89
9,88
9,85
Korr. Verlauf Zulässiger
Toleranzbe-
reich
3 4 5 6
Anwendungshinweise
- Eliminieren von Ausreißern mit einer ein-
stellbaren Schwelle
- Für hochdynamische Messwerterfassung
schnell bewegter Messobjekte
- Bei Messwertsprüngen geeignet, insbeson-
dere solche mit Störpeaks
- Bei Kantensprüngen mit zum Teil unsaube-
ren Kantenübergängen
- Erfolgt vor allen anderen Mittelungsarten,
ist kombinierbar
2y
9,88
9,86
x
9,77
z
9,75
Mittelwert
7 8 9 10
